陶式反坦克导弹，作为美军第一款自制、大规模装备且投入实战的反坦克导弹被广大军迷所熟悉，也是各种军事题材游戏中的主力担当，其中就包括32号关服的《少女前线》。在很久很久以前，《少女前线》更新了重装小队，其中就有陶式导弹，又是很久很久以前，我就想从陶式创立之初讲起，聊聊它的结构、变种、发射方式和参战记录，今天总算是出来了。
前传
前传
二战之后，各国把反坦克武器的开发方向定在了更轻便、准确性更高、射程更远、也更适合空心装药的导弹系统，美军也不例外。
早在1951年美国军方就提出了他们对制导反坦克导弹的需求，希望能够替代军队中的无后坐力炮和巴祖卡。1952年～1953年，美国陆军在评估了正处于研发阶段的法国SS-10反坦克导弹后，选择与航天物理开发公司签订研发合同，并将该导弹命名为SSM-A-23 Dart。
SS-10是全球首个大规模装备的反坦克导弹，采用瞄准线指令制导（MCLOS），发射后操控员必须确保目标在显示器的十字中，并且用手柄操控导弹飞向目标。
和SS.10类似，Dart也采用了MCLOS制导，但加了用于末端制导的一个红外导引头，操作员手动操控导弹，进入红外导引头的制导范围后，导弹即可独立飞向目标。
但是Dart后续一系列的测试现实其性能并不令人满意，无法达到设计之初的目标。1957年美国军方放宽一部分条件，但到了1958年，其研发进度依旧远远落后于计划，并且继续下去会导致预算严重超标，于是Dart被放弃了。
1959年美国陆军采购了法国的SS.10以及SS.11，分别命名为MGM-21和AGM-21。随后美军又采购了一批法国ENTAC导弹（美军命名MGM-32A）。
但美国自己的反坦克导弹研发之路并没有停止，在美军看来不论是SS.10还是ENTAC都只是权宜之计，1961年末美军提出研发新的反坦克导弹，并交由3家公司设计，最终Hughes Aircraft胜出，研发代号XBGM-71A。1968年休斯公司拿到第一份批量生产合同，1970年新导弹正式在美国陆军服役，陶式反坦克导弹的传奇就此开始。
BGM-71 TOW 导弹改进史
BGM-71 TOW 导弹改进史
先说说陶式导弹BGM-71 TOW的名字来源，BGM并不是我们熟知的那个BGM，而是a multiple launch environment (B) surface attack (G) guided missile (M)，即能在多种环境下发射（B）攻击地面/海面目标（G）导弹（M）。其中只有在不同环境下发射对导弹并没有结构上的改动时，才能使用B这个缩写。
至于为什么会选择B、G这两个不是任何单词的首字母，也许是因为M和S已经被移动发射（Mobile）和太空支援（Space Support）给占用的原因吧。
而TOW则是Tube-launched（管发射）, Optically tracked（光学跟踪）, Wire-guided（线导）的缩写，简单粗暴明了。

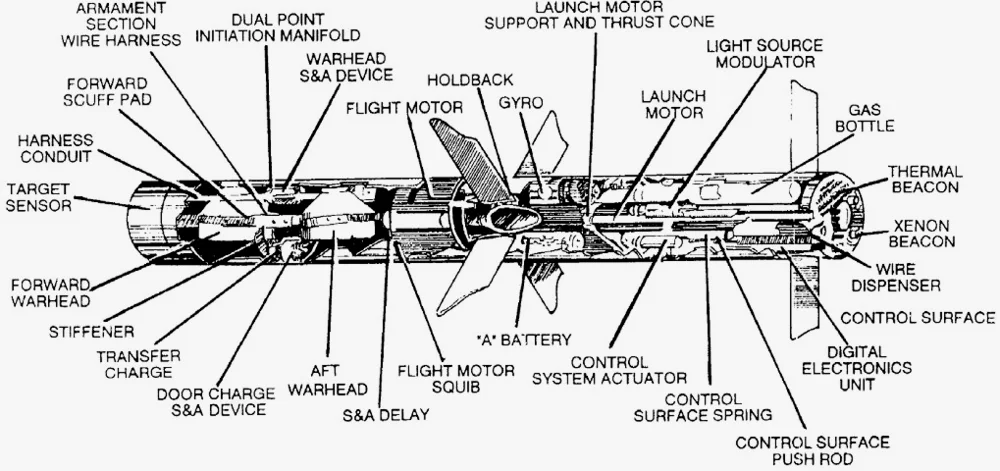

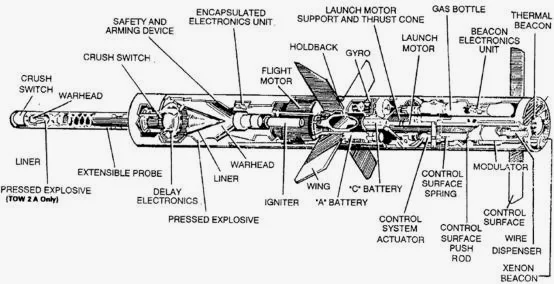

陶式导弹装备部队后有多种改进型号，其基本型的陶式导弹包括发射发动机、飞行发动机、前翼面、尾翼、两个导线分配器、红外热源、电池、陀螺仪、保险装置及战斗部。后续虽然有多种改进型，但上述基本结构并没有太大变动。
上图为BGM-71E结构图 ，其中：1、火箭发动机，2前翼面，3飞行发动机，4控制尾翼，5导线分配器，6、红外传感器，7、串联战斗部，8、聚能破甲战斗部，9、可伸缩探头，10、发射管，11、夜视仪，12、光学瞄准镜，14、回转仪，15、火控系统，16、飞行发动机尾喷口。

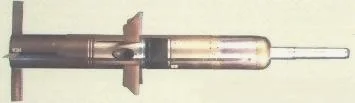

BGM-71A TOW基本型
1971年服役，导弹直径152毫米，战斗部直径127毫米，战斗部重3.9千克，射程3000米，可击穿430毫米均质装甲。
BGM-71B
1976年投产，射程增加到3750米，其他性能与BGM-71A相同，该型号主要是为直升机开发，目的是为了增加直升机的作战距离。
1980年AN/TAS-4夜视仪投入使用，陶式导弹可以选择在发射架上加装该夜视仪增加夜间作战能力。
1 / 2
BGM-71C
在1978年启动ITOW（即陶式改进）计划，1981年服役，主要是采用新的聚能破甲战斗部，并且在战斗部前端增加了一个可伸缩的探头，探头在发射后伸出，可以让战斗部在离目标装甲最佳距离处爆炸，使得穿深增加到630毫米。
BGM-71D TOW 2
ITOW计划的第二阶段，1983年开始服役。主要将原有127毫米战斗部拓展到152毫米，战斗部重量增加到5.9千克。同时更换了改进型的双基火箭发动机、新的数字对抗火控系统，更长的可伸缩探头，这使得TOW 2的穿深增加到900毫米。并且还换装了新的更轻的发射器M220。据了解，TOW 2生产数量达到77000枚。
BGM-71E TOW 2A
1 / 3

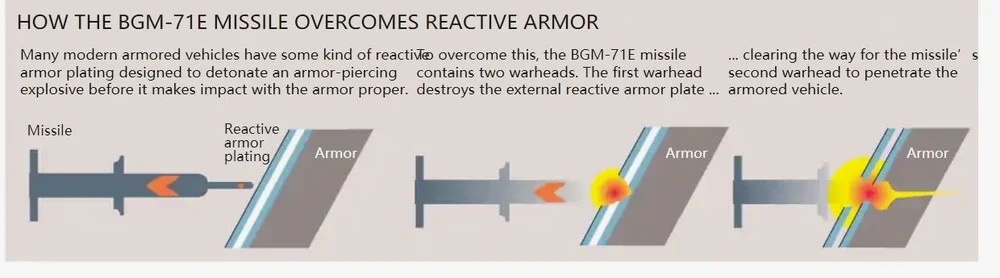

TOW 2A1984年开发，1987年投产，主要是为了应对坦克的爆炸反应装甲，采用了新的串联破甲战斗部，在伸缩探头中装有一个小型弹头，可以引爆反应装甲，并击穿后方的900毫米均质装甲，相应的在尾部增加了配重。
BGM-71F TOW 2B：
BGM-71F TOW 2B：
1987年开发，1992年服役。主要更新为使用重新设计的战斗部，包括两枚向下发射的钽金属爆炸成型弹头（EFP），并且取消了可伸缩探头。TOW 2B采用新的有源双模导引头（激光/磁力）可以探测坦克的高度轮廓，使导弹战斗部能在目标上方引爆，实现从上向下攻击坦克薄弱的顶部装甲。
此外，火控系统也进行更新，让导弹的飞行轨迹高于射手的瞄准线，而射手仍可以将十字线直接指向目标。需要注意的是，TOW 2B的飞行轨迹并不像标枪那样先爬升，到目标上空后再俯冲。而是以一个固定高度直线飞到目标头顶，然后向下发射EFP。
不过TOW 2B只是作为2A的补充装备部队，并不是取代2A，并且有资料显示在阿富汗战场上，2B的表现并不比2A强，也许是因为阿富汗缺少坦克让2B打的原因吧。
BGM-71G
TOW 2B的另一种型号，使用另一种战斗部，不过并没有投入生产。此外1996年休斯公司还提出对现有的陶式导弹的弹头进行换装，新的弹头可以对付碉堡、轻型装甲，休斯公司进行了测试，但并没有实现改装。
TOW 2N
1988年，休斯公司展示了TOW 2的变体，主要使用无线毫米波制导，但并没有被采用。
1989年新的夜视仪装备部队，用以取代老旧的AN/TAS-4夜视仪
1997年休斯公司被雷神公司收购，陶式导弹的改进与生产也由雷神公司继续。
1999年M41 ITAS发射系统装备部队。
进入90年代，陶式导弹的取代者，各种发射后不管的反坦克导弹计划出炉，但因为种种原因被取消。同时陶式导弹也在开发"发射后不管"的型号，2000年雷神公司开始TOW FF计划（TOW Fire-and-Forget），采用红外焦平面阵列成像与无线电双模制导，但因为资金问题在2002年停止。
BGM-71H
2001年开始研发，使用新的弹头，专门对付厚砖石和钢筋混凝土掩体，可穿透200毫米双层钢筋混凝土掩体，被称为地堡终结者。

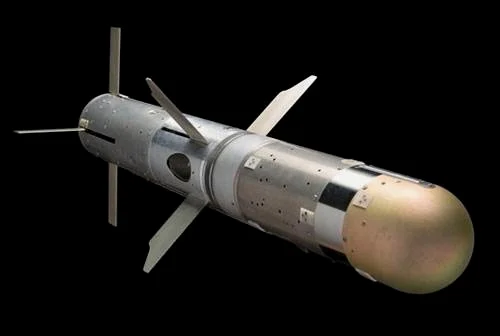

TOW 2B Aero
TOW 2B的拓展型，增加了导线长度，改进使用更具空气动力学的头部，使射程拓展到4500米，其他没有什么改动。

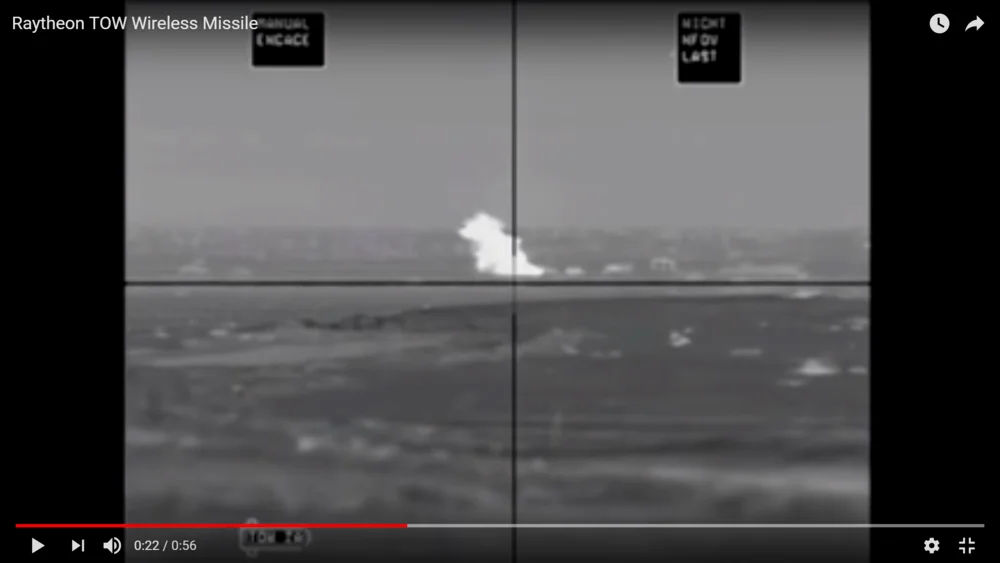

此外，陶式导弹的无线制导版本也投入使用，后缀为"RF"，该型号并不需要特殊改动，只需要将导弹后部的导线分配器换成无线电接收器就行。2012年雷神公司获得了6676枚无线制导的陶式导弹合同，包括BGM-71E TOW 2A，BGM-71F TOW 2B，TOW 2B Aero和BGM-71H。

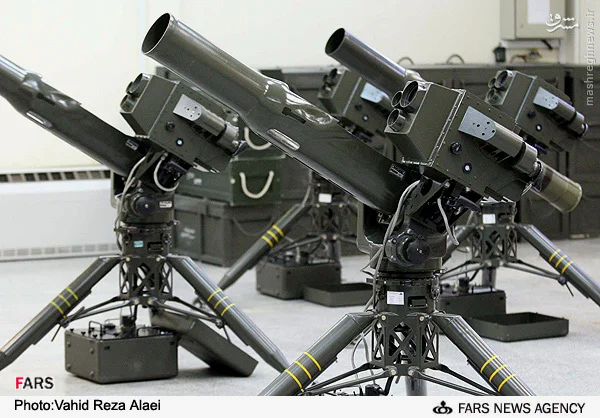

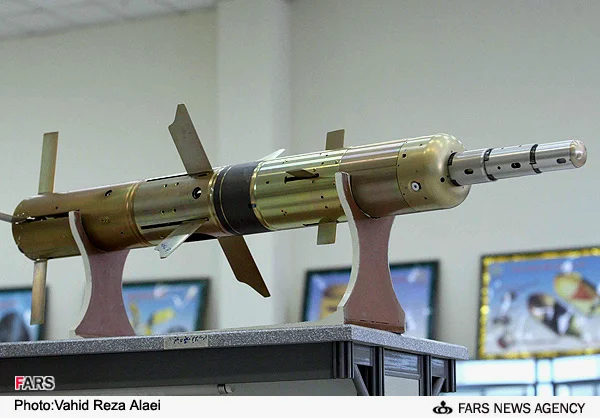

除了美国，伊朗对1979年革命之前获得的陶式导弹进行逆向仿制，命名为Toophan，据说至少有11个变种，采用多种弹头，这里就不多做介绍。
1 / 2
发射平台及发射过程
发射平台及发射过程
陶式导弹BGM是指多平台发射，除了游戏中步兵使用的三脚架发射器外，还可以在从吉普到M3布莱德利等各种车辆，直升机平台发射。
步兵平台

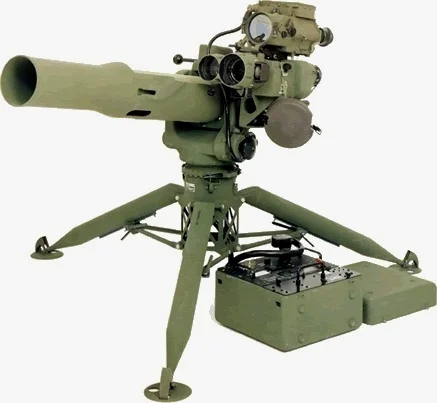

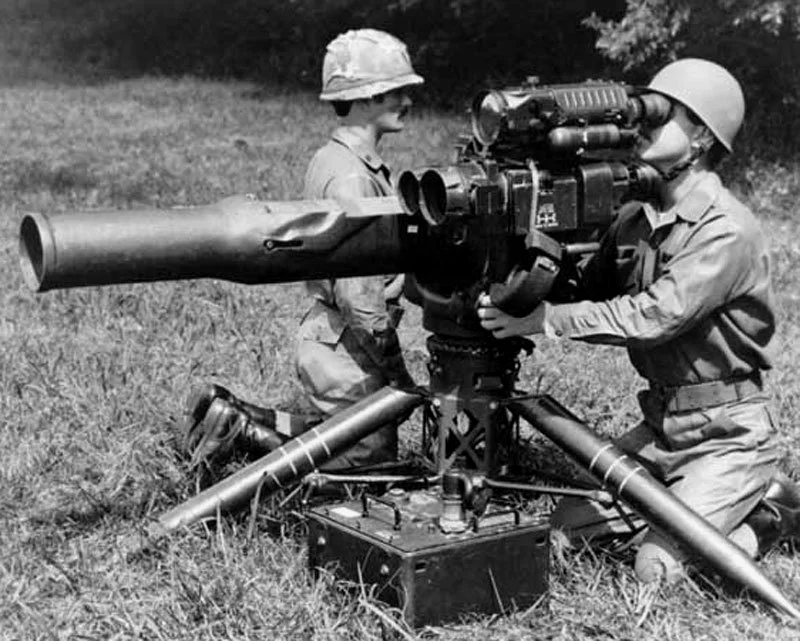

最初的BGM-71A/B/C使用M151发射器，虽然相比被其取代的M40无后座力炮陶式系统要轻很多，但依然是一个非常庞大、笨重的系统，整个系统约270磅（约122公斤）。
M220发射器
80年代，专为TOW 2系统开发了M220发射器，具体升级了什么我也不知道。80年代后M151和M220都可以使用双瞄准系统，包括系统自带的光学瞄准具和可选的气冷夜视仪。
整个陶式系统包括封装在发射管内的导弹；三脚架；回转装置；标准配置的光学瞄准具（包括一个13倍的瞄准镜和红外传感器）；可选的固定在顶端的气冷夜视仪AN/TAS-4（后来升级为AN/TAS-4S）；以及独立的火控系统及电池。
1 / 2
M41 ITAS

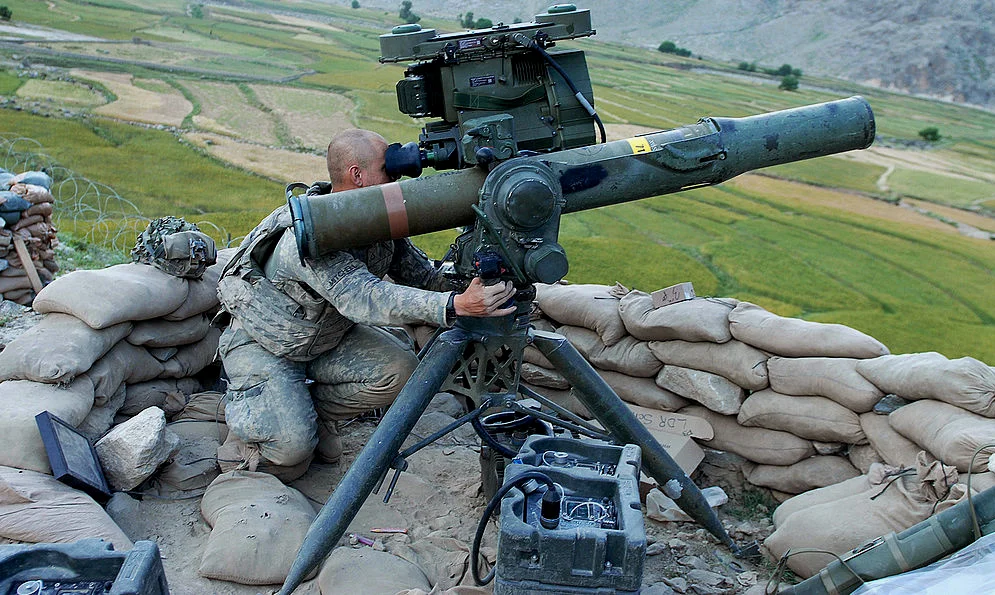

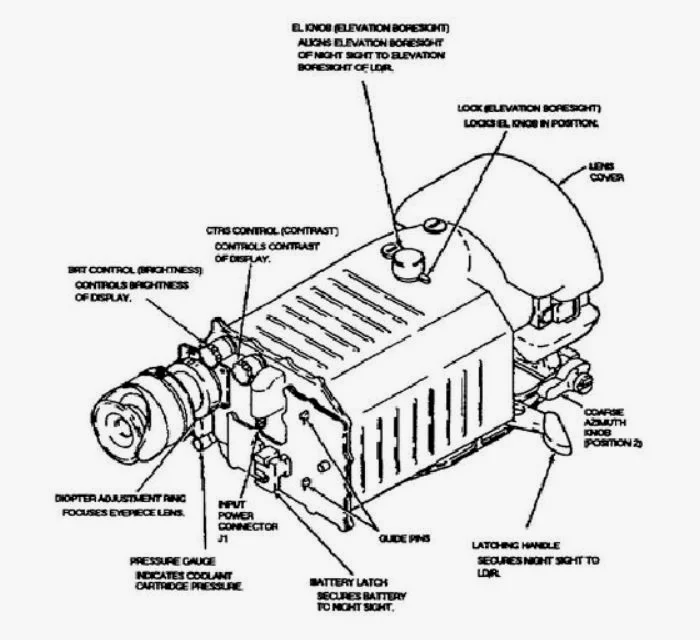

到了90年代末，雷神公司开发新的一体化瞄准系统，被称为M41 ITAS改进型瞄准系统（M41 TOW improved target acquisition system），其中整合了原有的光学瞄准镜、新的电子冷却夜视仪和激光测距仪。同时换装了改进型的火控系统、电池和回转装置。如今最新版的M41 ITAS-FTL（远距离目标位置）还在瞄准系统顶端装有基于GPS技术的PADS（方位姿态控制系统）。
车辆
车辆

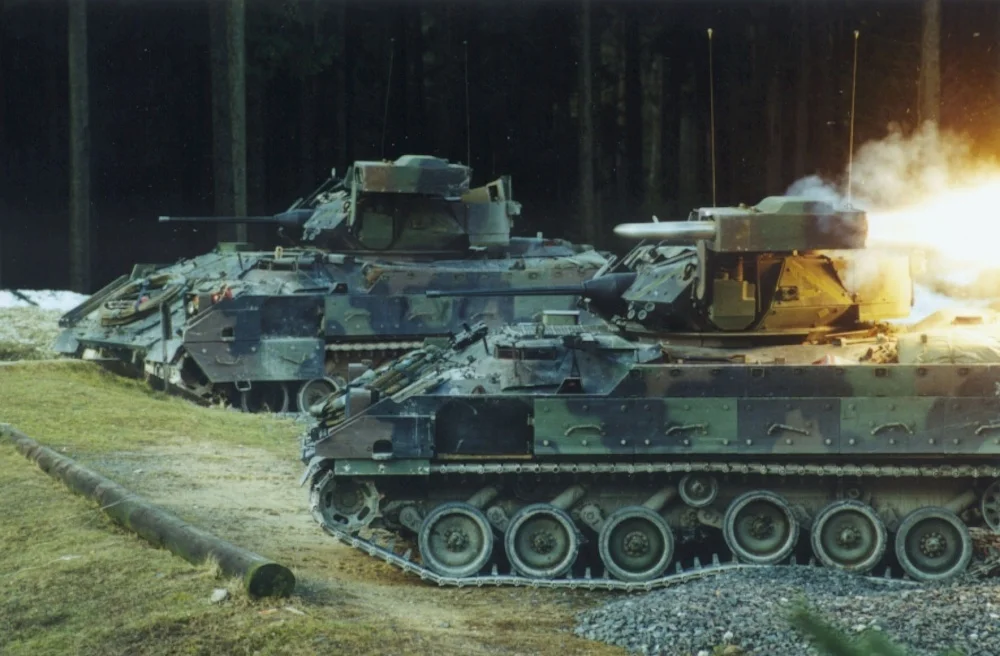

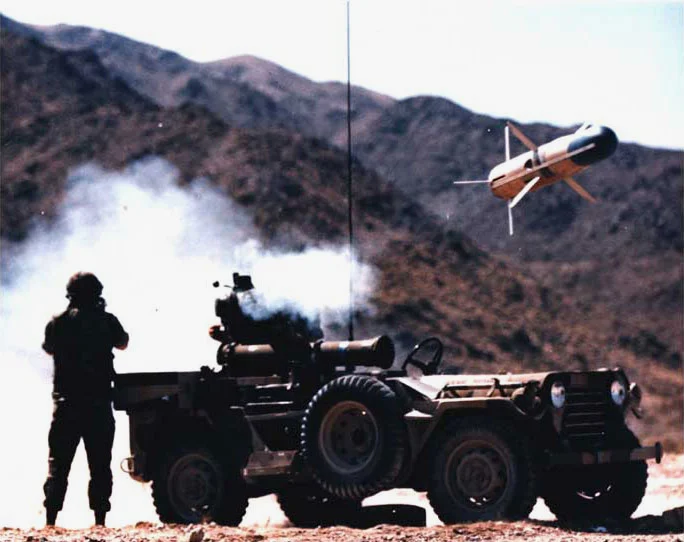

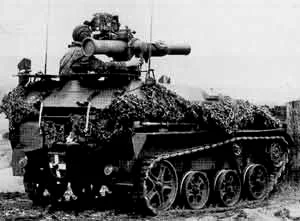

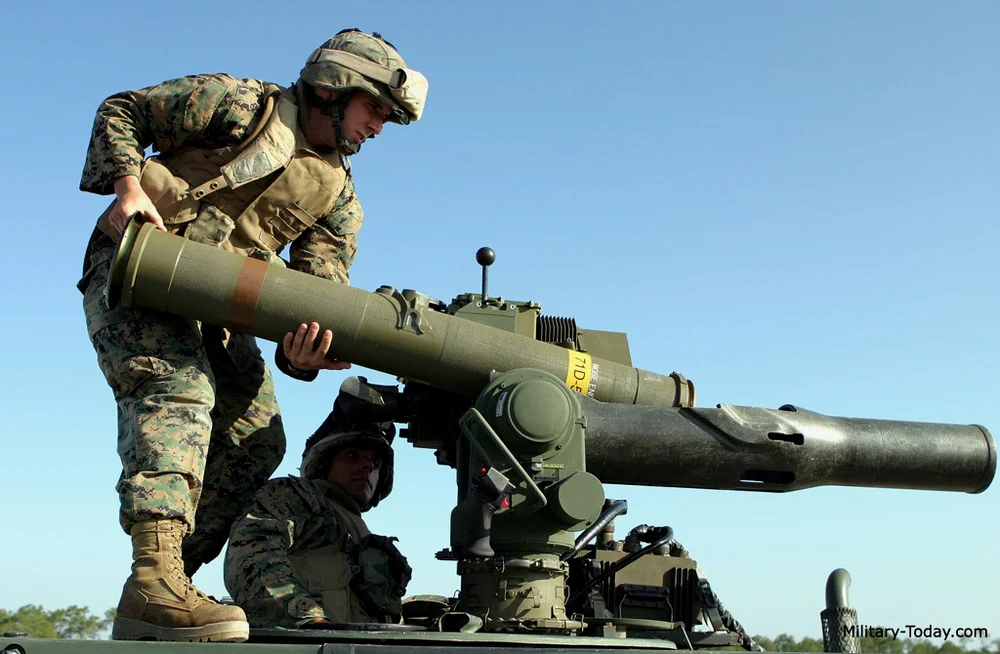

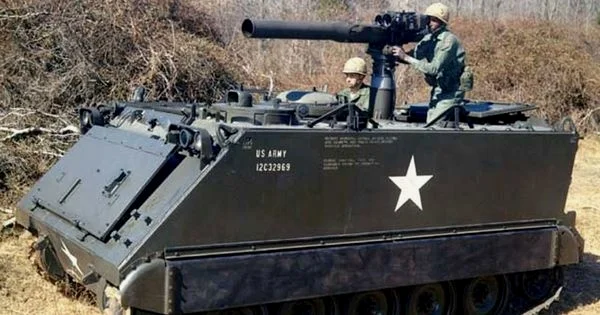

陶式导弹可以装在大部分美军车辆上，包括M151吉普车、悍马、M113上的单管发射器，M2/M3布莱德利步战车炮塔旁的双管发射器。
1 / 7

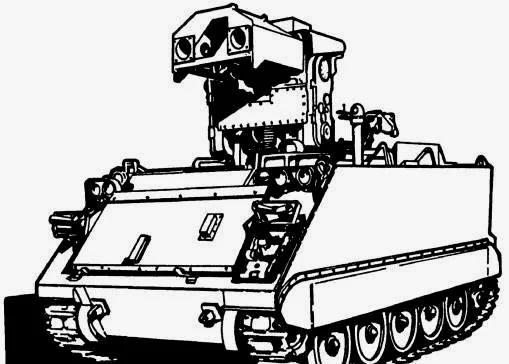

此外，为保护操作人员的安全，美国还专门开发了TOW Uder-Armor发射器（TUA），这是一个无人升降炮塔，由M27旋转炮塔、有装甲防护的升降发射架组成，包括两个发射管和全套的观瞄系统，操作员可以在装甲车辆的内部遥控操作导弹瞄准、发射和目标指引。
1 / 2

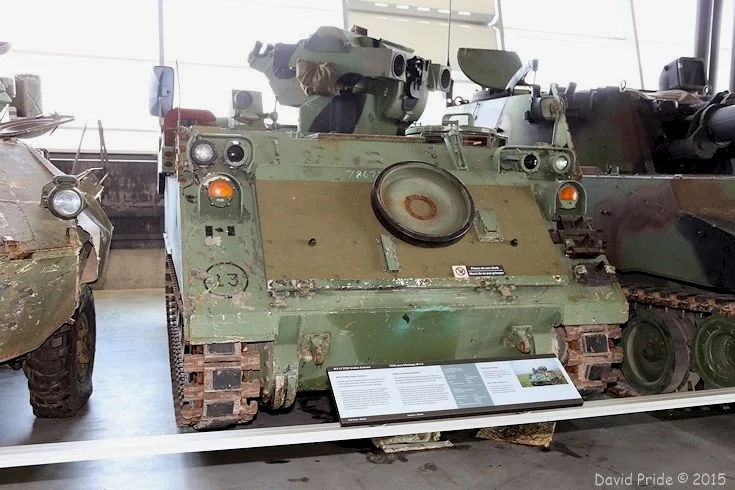

最初的TUA炮塔主要应用于M113运兵车以及由M113A2改进来的M901陶式坦克歼击车。后来M1134斯特瑞克反坦克导弹发射车、LAV轻型装甲车均可使用TUA。
直升机平台
60年代，美国就开始搞各种直升机武器平台，想把包括但不限于机枪、榴弹发射器、火炮以及火箭/导弹等等想到想不到的东西怼到直升机上，其中就包括还在研发中的陶式。
最初的测试平台XM26是在UH-1直升机两侧装两个3管发射器以及必要的观瞄设备，1968年该项目转入AH-56直升机，但之后随着AH-56项目的下马而停止。
随后在越南战场上，美军需要提升AH-1武装直升机的反坦克能力，于是就把仓库里的XM26搬了出来，又搞了新的四管发射器，最终定型为M65系统，使得每个直升机挂架能够携带4枚陶式导弹，以及伸缩式的观瞄系统。能够携带M65系统的直升机包括美国陆军的AH-1Q和后续升级型号AH-1S和AH-1F，以及海军陆战队的AH-1系列。此外，山猫、A129、MD 500、Bo 105等多种欧美直升机也可以装配陶式导弹。
美军直升机装备的陶式导弹原计划将由AGM-169联合通用导弹（JCM）取代，但由于JCM项目的停止而搁置。最终计划由JCM的继任者联合攻击弹药系统JAGM替代，不过JAGM目前仍处于小批量生产阶段，想要全面替代四等马润直升机上的陶式，可能还需要点时间。
（貌似还有装在小鸟直升机上的双联装陶式发射架，不过我没有找到相关资料）
发射过程
发射过程

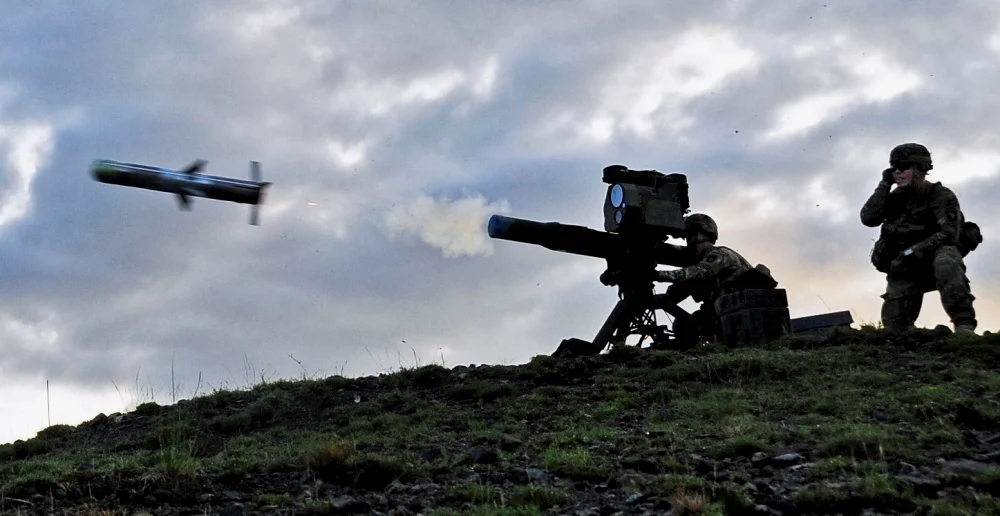

射手扣动发射扳机后，导弹内的陀螺仪开始旋转，电池开始预热（这时能听到一系列的咔啪声）。1.5秒后发射发动机启动，在0.05秒内完全烧干净，推动导弹射出发射筒。导弹四个控制翼面和尾翼相继展开，大概在射出去7米左右完全展开，随后飞行发动机点火，将导弹加速到约1000公里/小时。导弹发射后0.18秒，离发射器约65米处，战斗部保险解除，这个距离对射手是安全的。燃气从导弹水平轴30度的喷管中向侧后喷出，避免对后方导线的干扰，飞行发动机持续燃烧1.6秒后熄火，导弹在剩余的时间内进行滑翔。
导弹发射后，瞄准具里的红外传感器追踪到导弹的红外信号，确定导弹位置，同时射手将十字瞄准线对准目标，火控系统计算出飞行弹道后通过导线传输给导弹，导弹以此控制翼面调整轨迹，直至命中目标。如果未命中，会自动切断导线，如果瞄准具没有捕捉到导弹信号，将在1.85秒后自动切断导线。（这比需要操作员自己用手柄操作导弹飞行的SS.10高效多了）
1 / 3
参战简史
参战简史
越南战场
陶式导弹的首秀是在越南战场，由一个陶式空中突击队完成，该队由三个直升机组、以及贝尔和休斯公司的技术人员组成，拥有两架装有XM 26系统的UH-1B直升机，目的是为了在战场中测试陶式导弹。
1972年5月2日，安禄战役，UH-1B发射的陶式击毁了一辆北越坦克，这是陶式的第一个战果，截至5月底，陶式已确认的击毁数为24辆PT-76或T-54坦克。
1982年：黎巴嫩战争
在这场战争中，以色列国防军利用手中的陶式导弹击毁了一些叙利亚军队中的T-72坦克，但击毁数量不确定。
两伊战争
伊朗在革命前采购有一批陶式导弹，以及64架可以发射陶式的AH-1J武装直升机，被用来抵抗伊拉克装甲部队。
1991年海湾战争
海湾战争的沙漠风暴行动中，M2/M3步战车都装有陶式导弹，并用其摧毁了多辆伊拉克坦克。此外英国陆军的山猫直升机也装有陶式导弹，并用其攻击伊拉克的装甲车辆。
1993年索马里
在摩加迪沙之战（即电影黑鹰坠落中的事件）的三个月前，联合国和美国准备在艾迪德参加部落会议时对其进行打击，AH-1武装直升机对会议大楼发射了16枚陶式及2000发机炮弹药，但艾迪德并没有参加该会议。（要是成功，黑鹰就不会坠落了）
阿富汗战争与伊拉克战争
陶式虽然参加了，但没啥大的战绩，毕竟没什么装甲目标需要打。不过2003年的伊拉克战场是TOW 2B的首秀，在这里TOW 2B和2A一起击毁了几辆T-72。
叙利亚内战

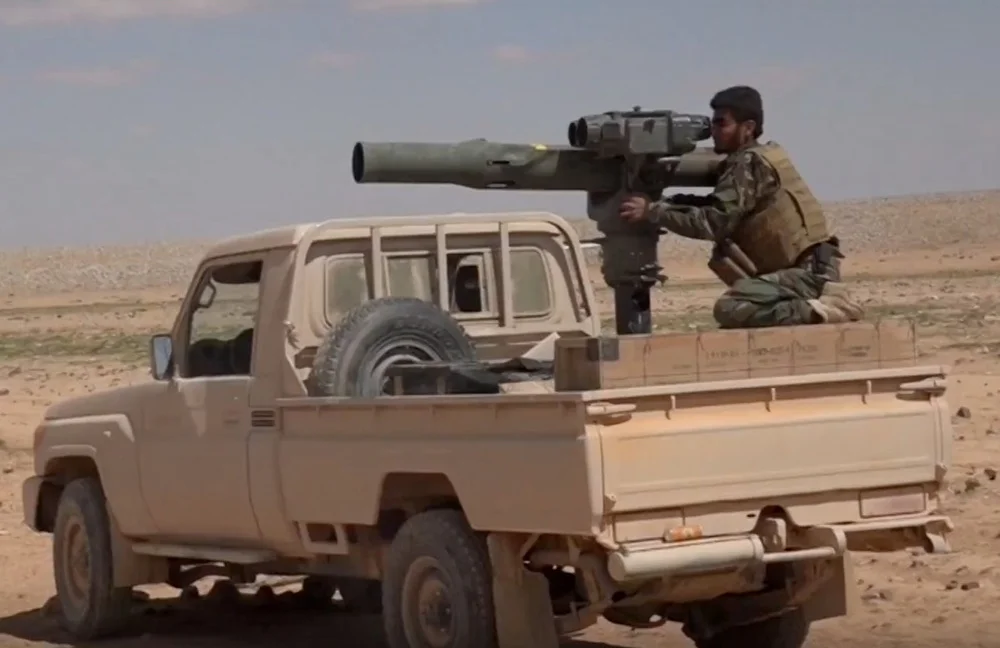

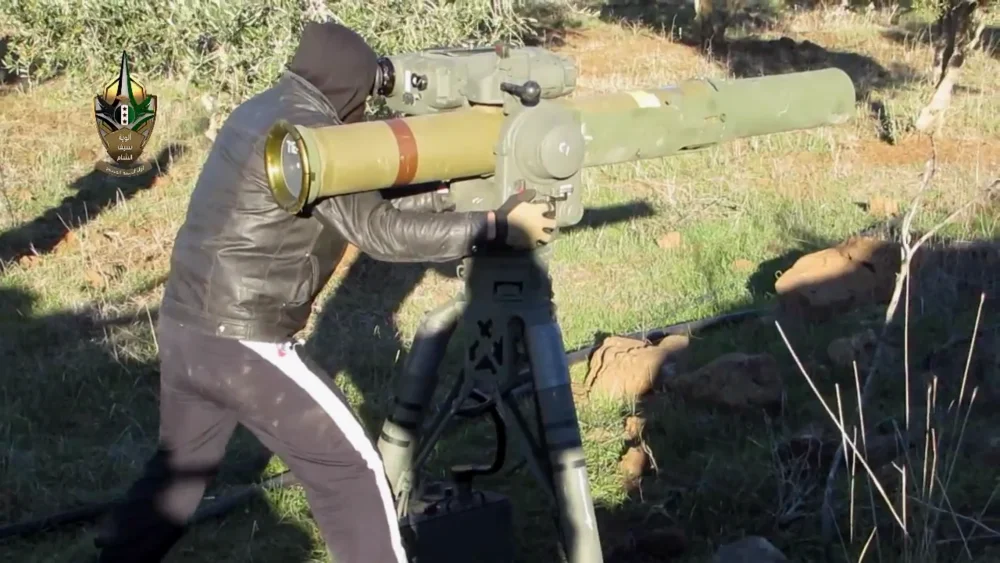

叙利亚内战期间，反政府军获得了一定数量的陶式导弹（大多是BGM-71E，TOW 2A），并用其攻击叙利亚政府军的坦克/装甲车辆以及直升机。例如2016年2月叙利亚使用陶式击中叙利亚政府军的T-90坦克，按照叙利亚和俄罗斯的说法，对坦克并没有造成太大损伤，乘员安全脱离，坦克维修后继续使用。
1 / 2
目前陶式导弹依旧在生产和改进，如今已经在世界多个国家售出15万套陶式系统，超过65万枚陶式导弹。不论在现实中还是少前世界中，陶式的故事仍在继续。
内容因剧透、敏感不适等原因被隐藏
点击查看指挥官：喂喂，说了这么多，你堂堂陶式一发秒不掉绿无敌也就算了，目标消失后砸地板就当还原现实，遇见敌人就跑路还不销毁装备算是训练不足。但那么大个BOSS在那杵着你还打小兵，打中了还秒不掉，你……哎……哎！听我说！少拿训练当借口！给我回来！
内容因剧透、敏感不适等原因被隐藏
点击查看本文资料来源WIKI百科；周喻虹《TOW重型反坦克导弹 弹箭技术》；以及互联网。本人能力有限，如有遗漏或错误，欢迎指正。（本文首发我的头条号，名字就不说了，免得打广告）
