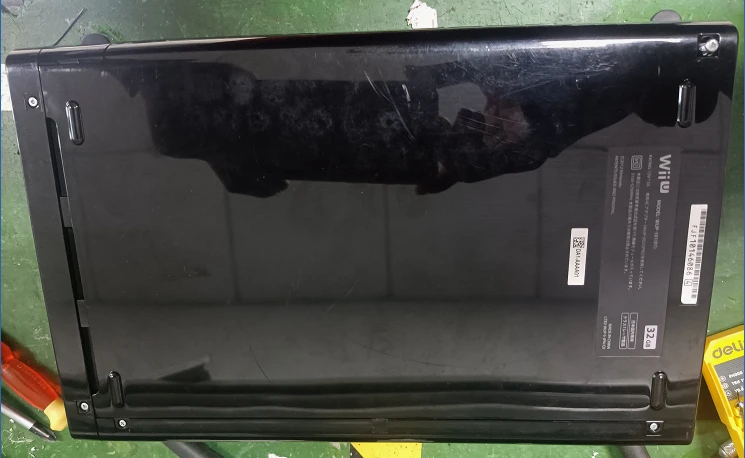

在海鲜市场看到4台WiiU 32G 日版黑色坏主机，果断120包邮出手①④两台故障机尝试修复，搏一搏单车变摩托。
一.①号主机维修
一.①号主机维修
卖家的描述是开机蓝灯亮，无图像，大概率是电源故障，不知道核心有没有被烧坏，先拆机简单的判断下
（1）拆机
具体拆机教程：

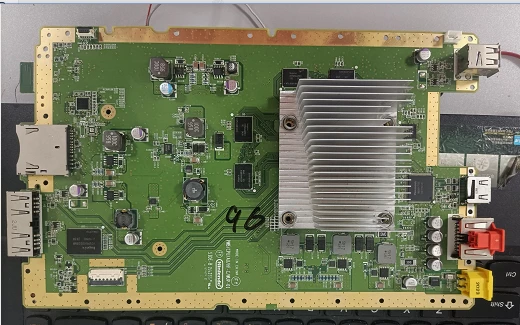

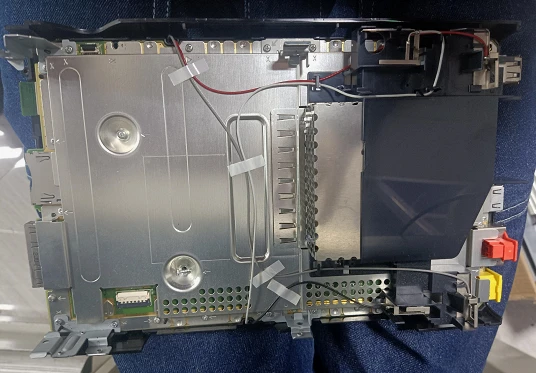

拆机图集锦：
1 / 4
（2）电源排查

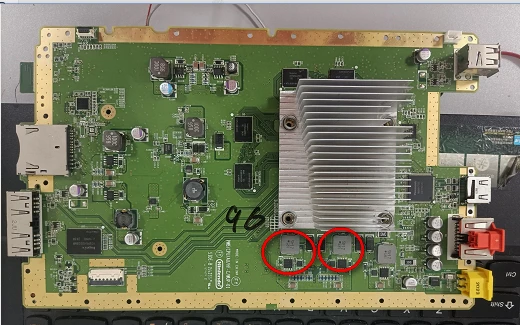

观察主板，有大功率电感在的位置大概率是DC电源网络，通过万用表二极管档位表笔测量电感后端靠近CPU端，两路核电压短路，确认电源损坏，看看核心有没有坏。
风枪+烙铁，一顿操作猛如虎拆掉两个功率电感，和后级pcb电源网络相连的二极管也断开了（不知道干吗的，保证和前级电源网络断开再说）。

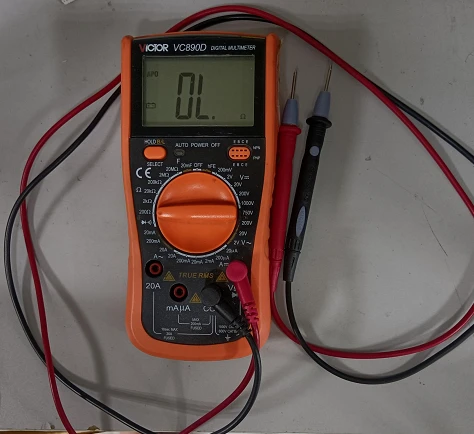

哔哔，万用表二极管档位继续测量电感后端发出刺耳的鸣叫声，翻车了，还是短路，心凉了半截，核心烧坏了。
①号样机猝！
二.④号主机维修
二.④号主机维修
刚刚送走了①号，怀着忐忑不安的样机我准备对④号样机进行急诊。

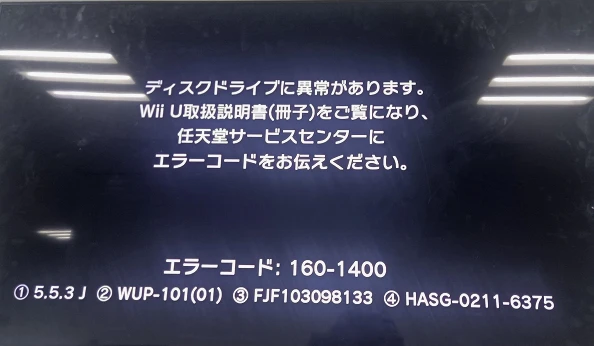

④号样机卖家的描述是开机后黑屏显示160-1400神秘代码。老规矩，先看是不是，再看为什么。
手上没有WIIU主机电源，拿手上直流电源供电开机看看：

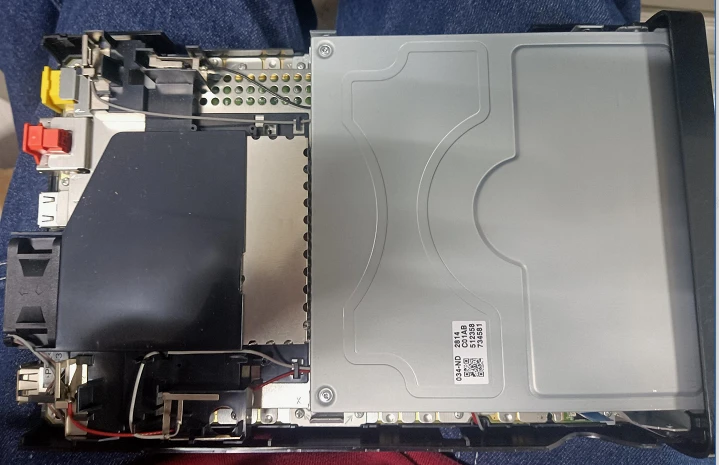

本着头痛医头，脚痛医脚的原则，我先干个光驱看看，①号主机尸骨未寒又要拿出来捐躯，痛哉！
换好光驱后，上电，开机！并没有如期许那样，160-1400神秘代码当头一击闷棍敲下，青天白日，我竟渗出了丝丝冷汗，放弃！不可能的，万能的Google，赐予我力量吧。
gbatemp论坛里上面这个帖子里一位叫H0ppus的网友给出了珍贵的建议，虽然都是英文，但我大大小小也是个英文6级高手。这位网友也遇到了同样的报错，购买了一个新的光驱更换报错变为160-1402，他推断是光驱的key密钥不一致引起的错误，经过拆焊光驱主板的IC确认了光驱主板上存储光驱密钥的IC，并且确实有部分玩家更换过这个芯片修复了故障。
Key是光驱和主板配对的信息，其实就是个密钥，用来互相授权、加密传输数据的 。所以机器必须使用专用型号的光驱，而且还要和原来的型号一模一样，主板里面记录的光驱信息不能改，所以只能从光驱提取信息然后刷入新的光驱。
话不多说，小米加步枪，我直接拆掉两个光驱，将加密芯片调换，将光驱（旧IC+新光驱主板）重新装上主板测试，开机，上电！160-1400又出现了，我眉头一皱觉得此事不简单。
网友H0ppus更换新的光驱代码变更为160-1402，但是我更换光驱160-1400的代码没有改变过，问题跟我的光驱没关系，还是出在我的主板上，更换新的光驱160-1400代码未变更极有可能是主板和光驱的正常通信都没建立，所以主板无法识别到新光驱的密钥不一致。更换加密芯片好的玩家可能恰好是因为bug出现在光驱上，所以更换了加密IC能正常运行。
接着我又继续Google，一位名叫Drakkar Blackblaze的网友终于解决了我的问题。

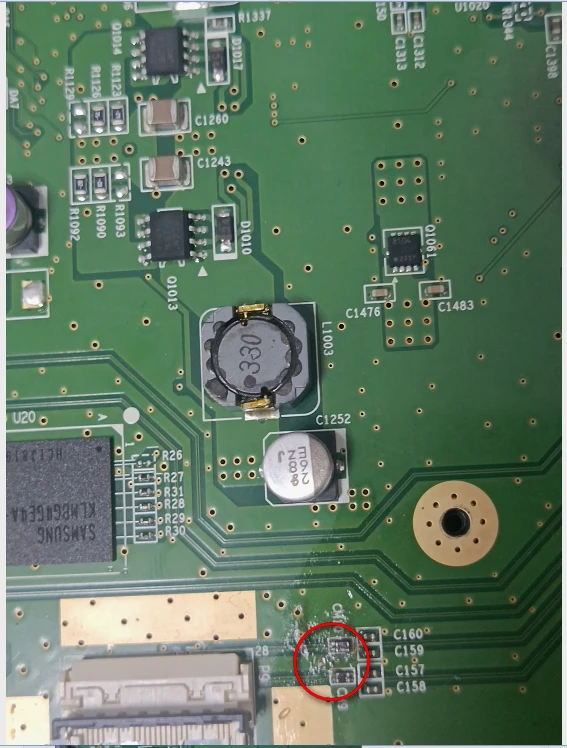

在这个帖子里，Drakkar Blackblaze直接给出结论，光驱连接座附近的两个共模滤波器CM9、CM10被烧断会造成这个故障。

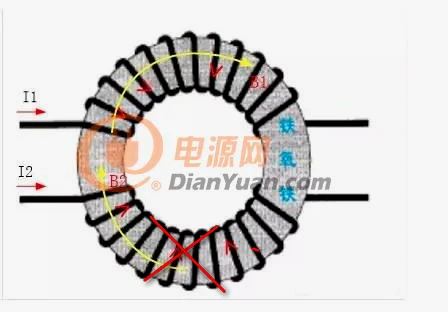

更换CM10这个共模电感，上电，开机！
当当当当！激动人心，终于没有再报错了。
将旧光驱（新IC+旧光驱主板）连接到WIIU主机上出现160-1402报错，看来和我的推论一致，主机和光驱通信正常后，因密钥不匹配导致的报错。
非常感谢网友H0ppus和Drakkar Blackblaze，同时请多多谅解，本文完全是一是起兴，故维修过程的图片没有注意实时记录，图片拍的很随意潦草，喜欢可以点赞，谢谢。
