导语：最近在尼龙方面又有了一些新的想法，积累一波之后和机核的各位一起分享一下吧。
模块化突击包（MAP）日常适用化改造方案
模块化突击包（MAP）日常适用化改造方案

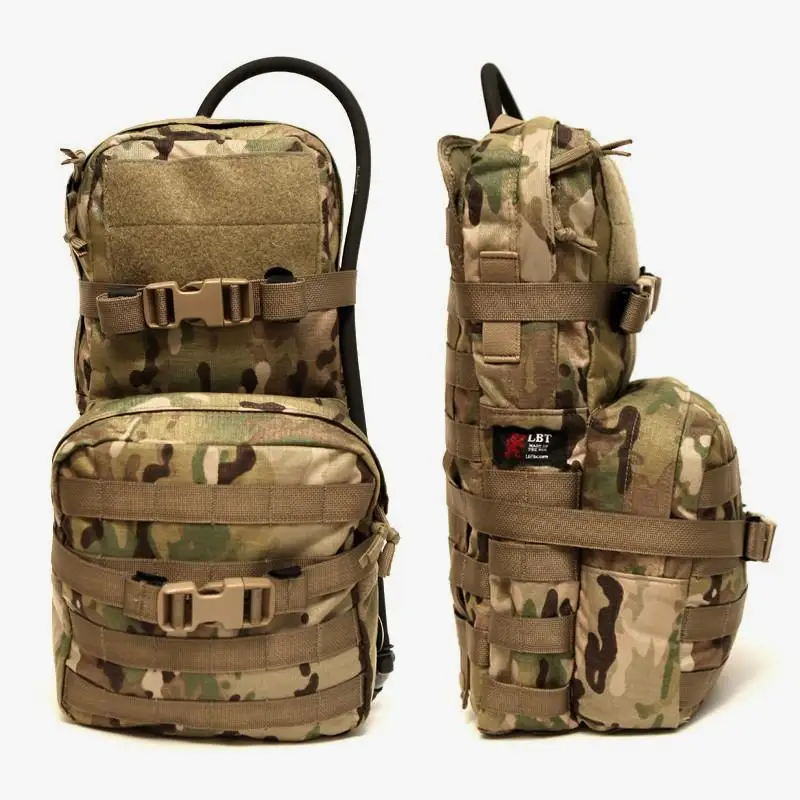

模块化突击包（Modular Assault Pack，MAP）指的是一类依托战术背心承载携带的小型战术背包，用于容纳水袋和杂物等，一般情况下只能依托战术背心，通过MOLLE/PALS系统挂载到背心的背板上使用，不具备独立背负使用的能力。
但这类背包一般尺寸都比较小，容积划分也比较合理，其实非常适合作为单日背包使用。因此也有很多厂商瞄准了这一需求，在MAP类产品上增加了可以使其能够独立背负使用的背带或者背带挂环。不过如果你和我一样，无论是刷成色淘汰下来又卖不掉，抑或早年购入的复刻品现在已有原品，总之手里正好有一个闲置的MAP背包，想让它在日常生活中继续发挥作用，不妨看看我设计的方案。
不过正式内容之前，我想说一下对于此类改造我的原则。
- 可复原。尽量避免破坏性/无法复原的改造，即避免需要切割、缝纫以及打洞等无法恢复原状的改动。作为底线，除非到手的时候已经损坏或者被修改过，否则禁止对改造素体实施破坏性改造；
- 利用最大化。充分利用改造素体的所有结构和特性，尽量减少需要额外引入的部件；
- 可移植。方案应具备一定宽容度和兼容性，改造所需的部件尽量在市售的现货产品中选择。如果市售产品无法满足需求必须制作定制部件，应尽量压缩需要制作部件的数量，尽可能让一个部件实现更多功能，以及适配不同状况。这样可保证遇到其他相似应用场景时解决方案可以复用。

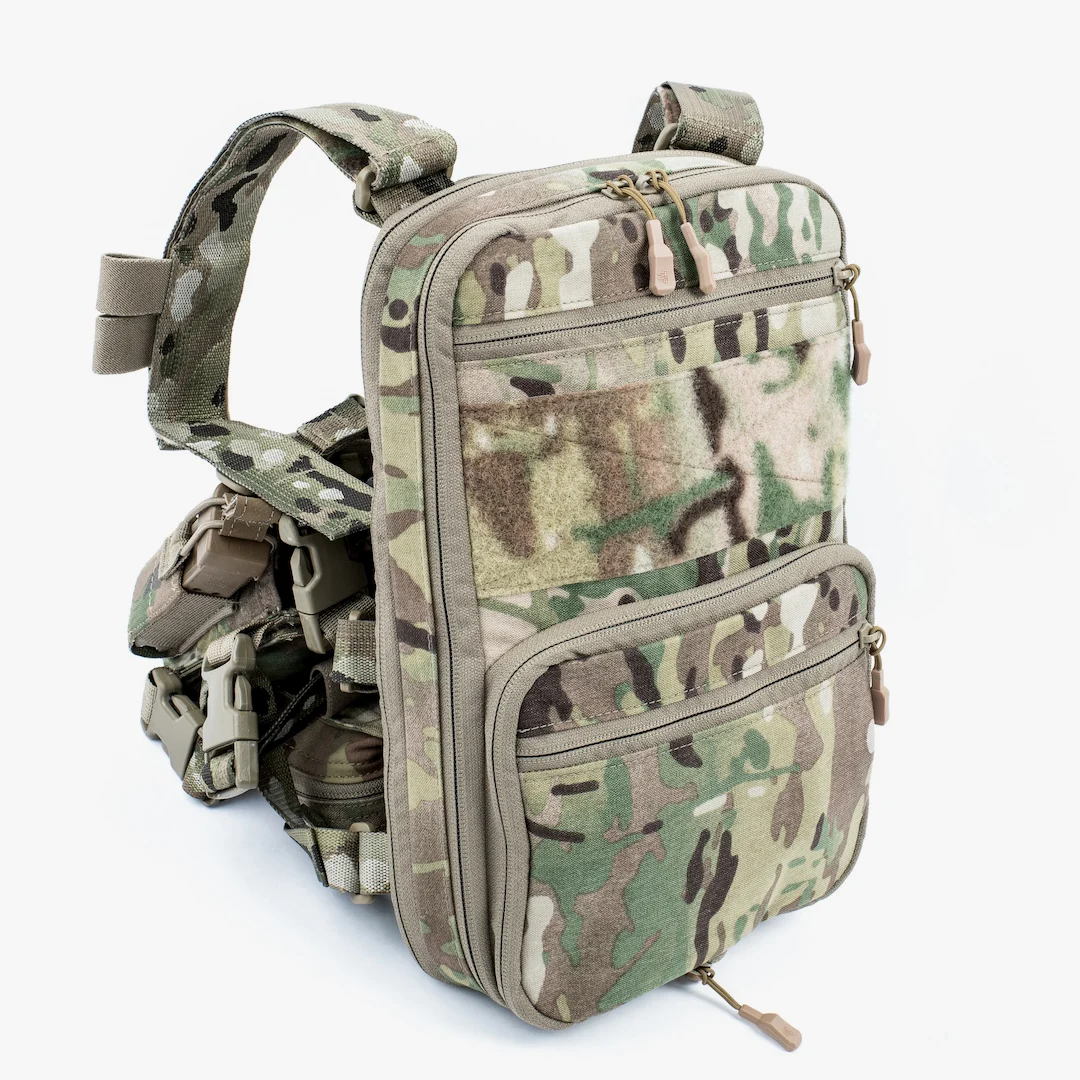

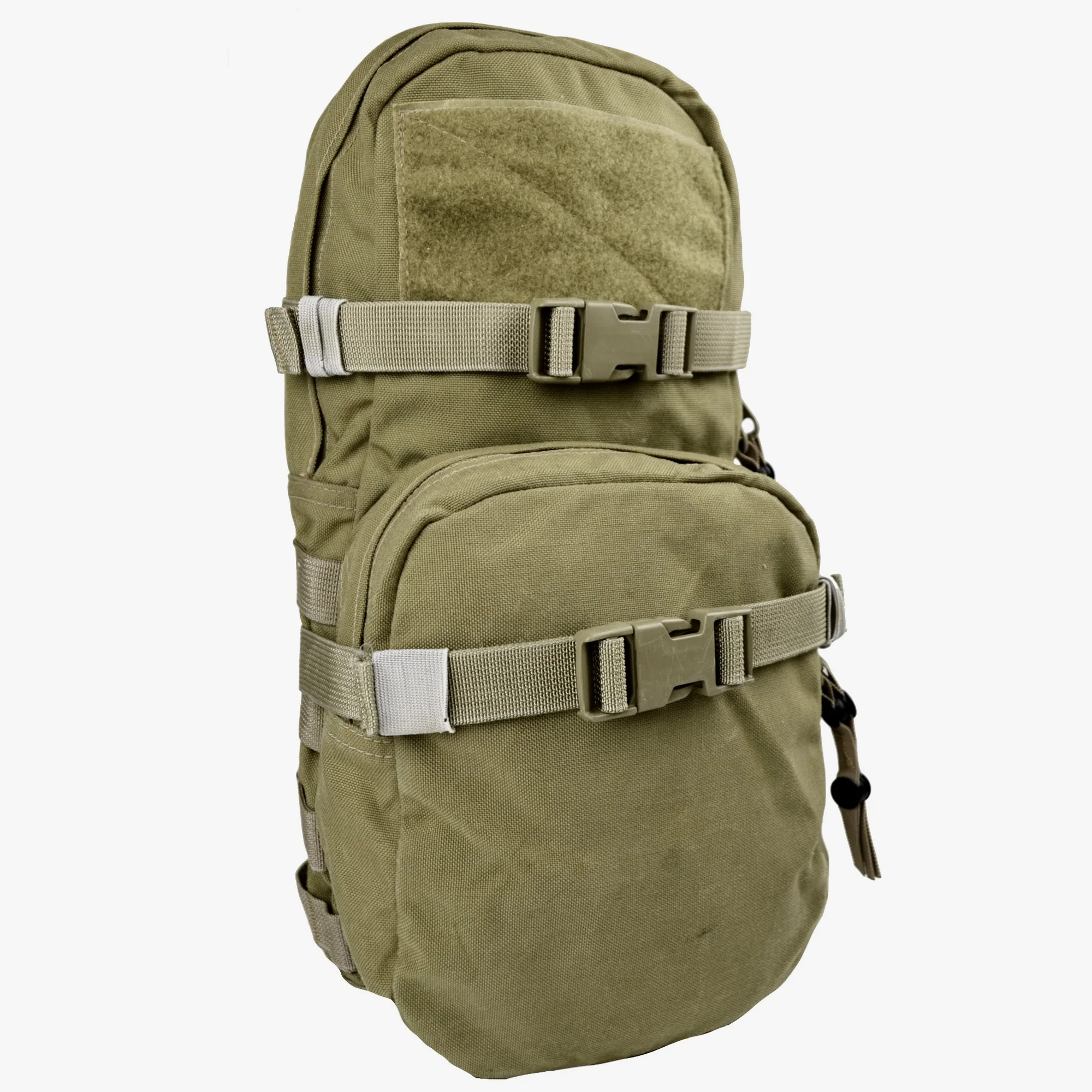

本文选择的改造素体是LBX-0306 Mini Modular Assaulters Pack，一款很典型的MAP类产品，比LBT-9039A以及AI/EI产的公发版型MAP背包稍短一点，副仓位置替换为固定快拆医疗包的魔术贴面板+插扣束带组合。从尺寸来说很适合日常使用。但很可惜这款背包已经停产了。
正文开始。
背负改造
背负改造
首先第一步要做的，是让这个包脱离对背心背版的依赖，能够独立背负使用。MAP的特征在于背面是MOLLE接口，有很多横向和纵向的织带。所以其实有很多简单方案能够让它独立使用，只需利用一下背面的接口就行了。最直接的办法就是制作一块可以独立背负的MOLLE承载背版，把MAP装上去就行了。然而虽然我也很期待这样的产品出现，但似乎并没有厂家生产过（背包用的内置MOLLE挂板倒是有不少）。所以我决定在这一步消耗宝贵的定制零件机会，制作一块安装在背包上端的转接片，一次性解决背包上端的所有需求。
于是我制作了这样的一块三合一转接片。它正反两面都是4x2格MOLLE织带，可以安装在背包背面上端；转接片上端有两个25mm织带环、一个50mm织带环以及提手，一个部件解决背包顶部所需的所有问题：双肩背带连接点、斜挎带连接点以及携行提手。

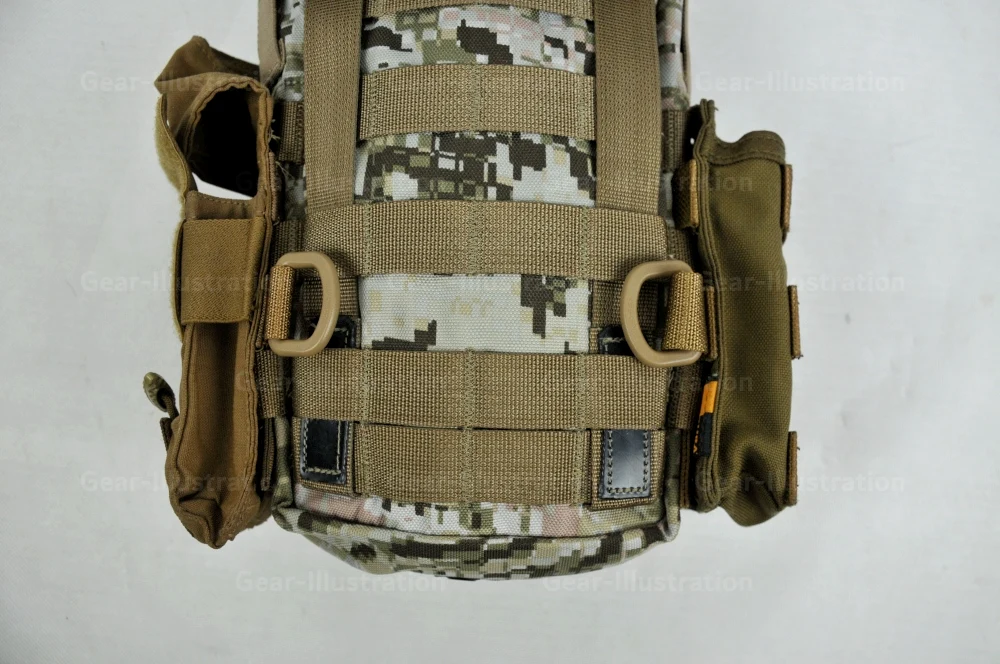

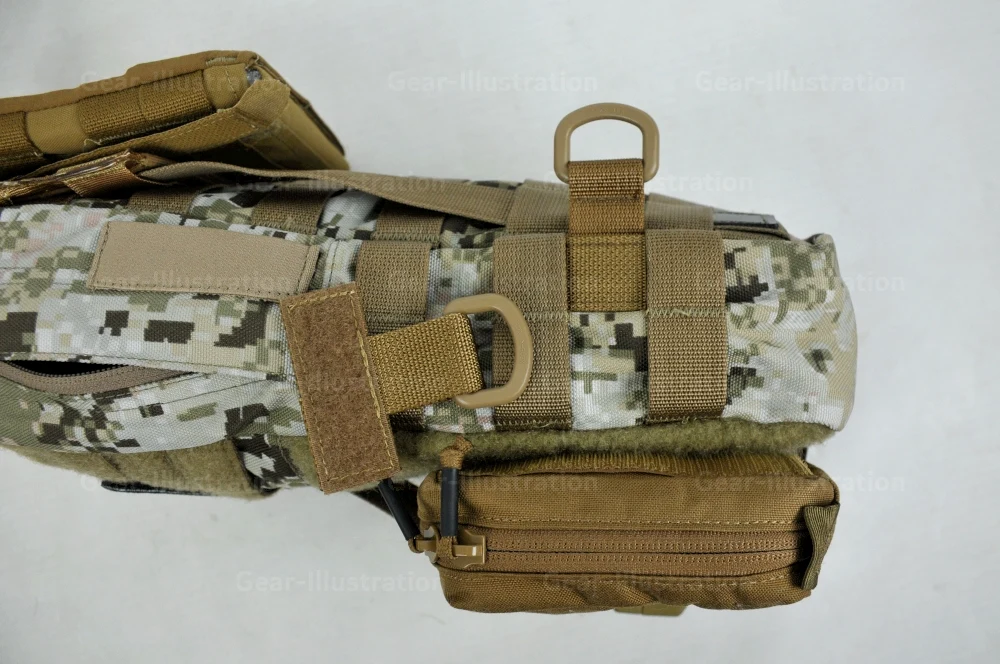

至于背包下端的背带连接点，我找到了一个很好的解决方案。利用背包两端或者背面自带的MOLLE结构，插入Original S.O.E. T-Ring Adapter即可。T型结构的横梁内衬PVC片，具备一定硬度，可以以两个方向固定在MOLLE织带结构上。虽说这不是刚性固定结构，但对于MAP这样的小背包来说也足够用了。如果有其他类似功能的零件也可满足需求。
1 / 2
上下两端连接背带所需的结构就准备好了。三合一转接片可以适配多种不同的背负方式。
1 / 2
至此，背包独立携行所需的条件就已经具备，可以背着出门了。但仍然还有两个问题：背包背面是直接裸露的MOLLE织带会磨损衣服；失去了背心背板的依赖，背包缺乏支撑，整体软趴趴的，接下来就要解决这两个背负舒适度问题。
提升舒适度
提升舒适度

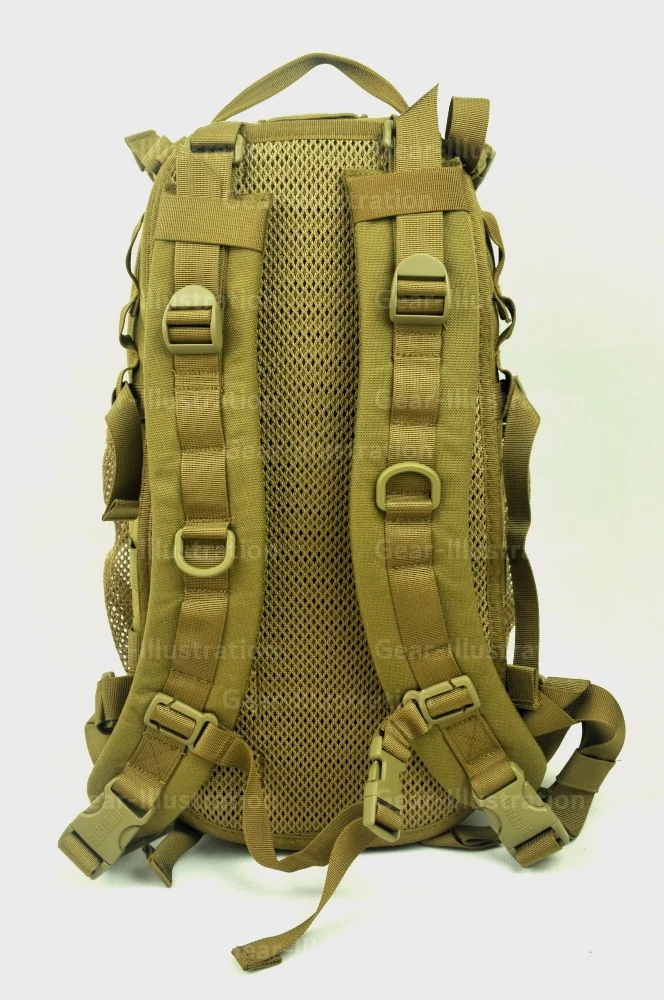

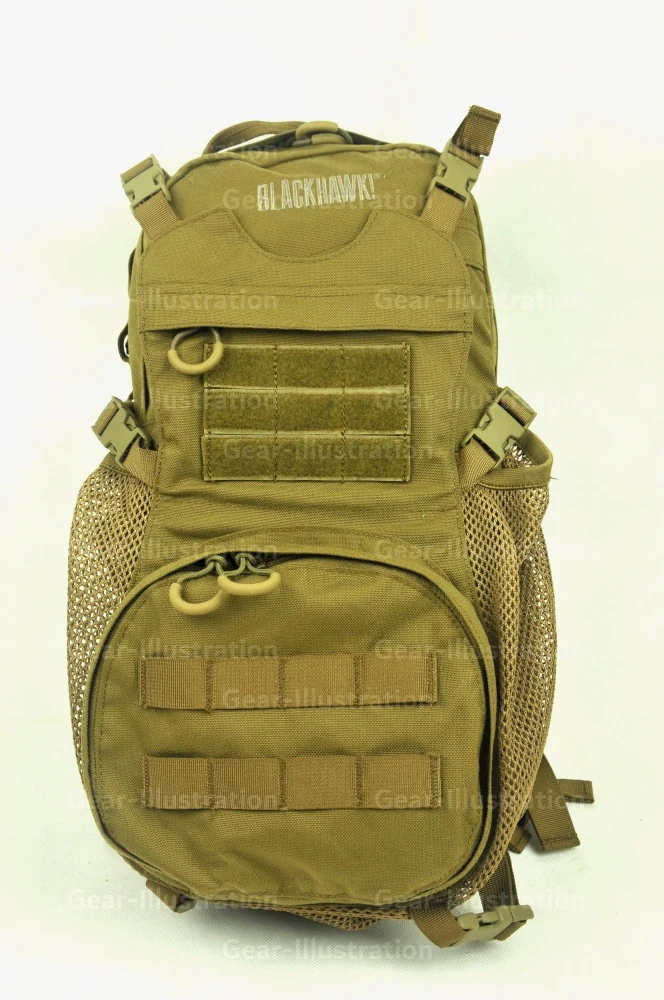

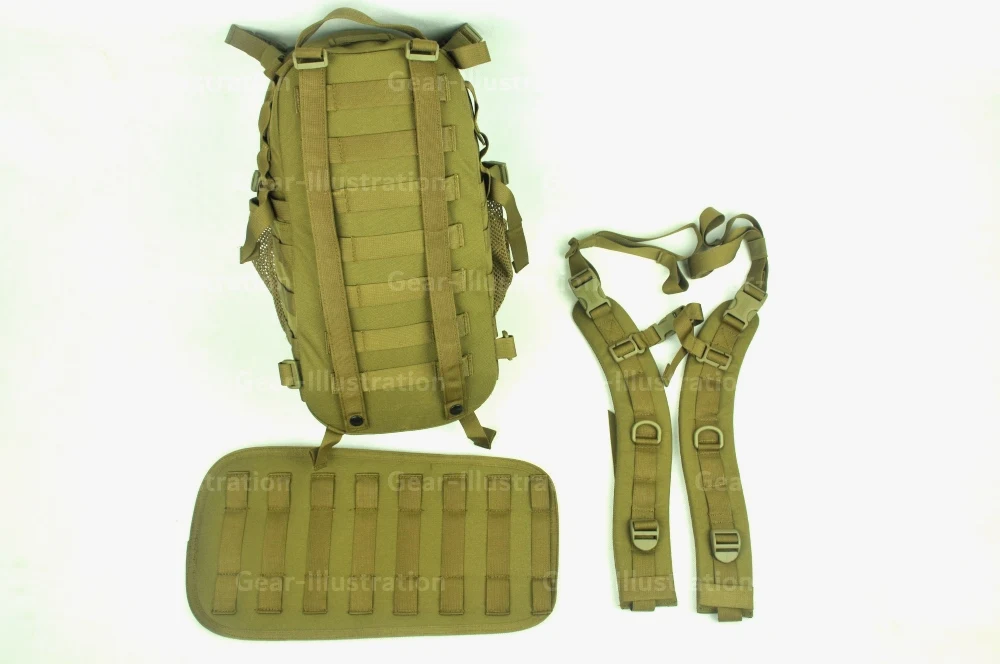

首先要想个办法隔离背面的MOLLE织带。当然最好就是能有一整块MOLLE接口的背负版直接装上去，一次性解决磨损衣服和支撑两个问题——事实上BLACKHAWK Cyane Dynamic Pack就是这样设计的，随产品附带一块这样的背板，只可惜不零卖，也没找到市售的同类产品。
1 / 3
市面上有很多MOLLE接口的背包内挂板，但没有能够直接满足这个需求产品。于是我决定另辟蹊径，寻求其他替代方案。几经搜索，我将检索范围锁定在背心侧面防弹板包这个类别上。之所以选择这类产品，是因为大多数依托MOLLE挂载的侧面防弹板包都占四格织带，和MAP背包挂载占据的格数相同，可以直接挂上去；而且有一些防弹板包是内置贴身设计的，选用的就是不会磨损衣物面料。
于是我找到了JPC背心配套的侧面防弹板包JPC™ SIDE PLATE POUCH SET（然而原品国内没有现货，订货要等好久，好在这款产品市面上很多品牌都做过复刻，我买的是PEW TACTICAL的复刻品）。这款产品能够完美满足我的需求：主体面料采用细腻的四面弹力面料，尺寸大小也非常合适，安装上去之后只需填充一些珍珠棉即可。
磨损衣服的问题解决之后就剩下支撑问题了。一般来说小包可以在水袋隔仓插入PVC衬板提供支撑支撑，但这款MAP背包没有独立的水袋隔仓，只有一个简单的半高网格隔仓，而且比较宽松，无法有效固定衬板。最后想到的办法是仍然利用背面外部的MOLLE结构，在中间两格MOLLE织带中插入两条纤维片来解决这个问题。经过测试，发现25mmx3mm和30mmx3mm规格的纤维片都可以插在MOLLE织带中，后者会比较紧。
改造完毕。
原创设计 DLL 模块化斜挎带/单肩背带系统
原创设计 DLL 模块化斜挎带/单肩背带系统
需求背景
模块化背带系统的设计目的旨在扩展单肩背带的功能，多样化使用方式，降低成本而设计。
实现方案
我将其取名为“动态携行链”（Dynamic Load Linkage，DLL）。模块化由可开闭环的C型环/6型环将各个模块首尾链接起来实现。目前已设计和试制可选模块包括：

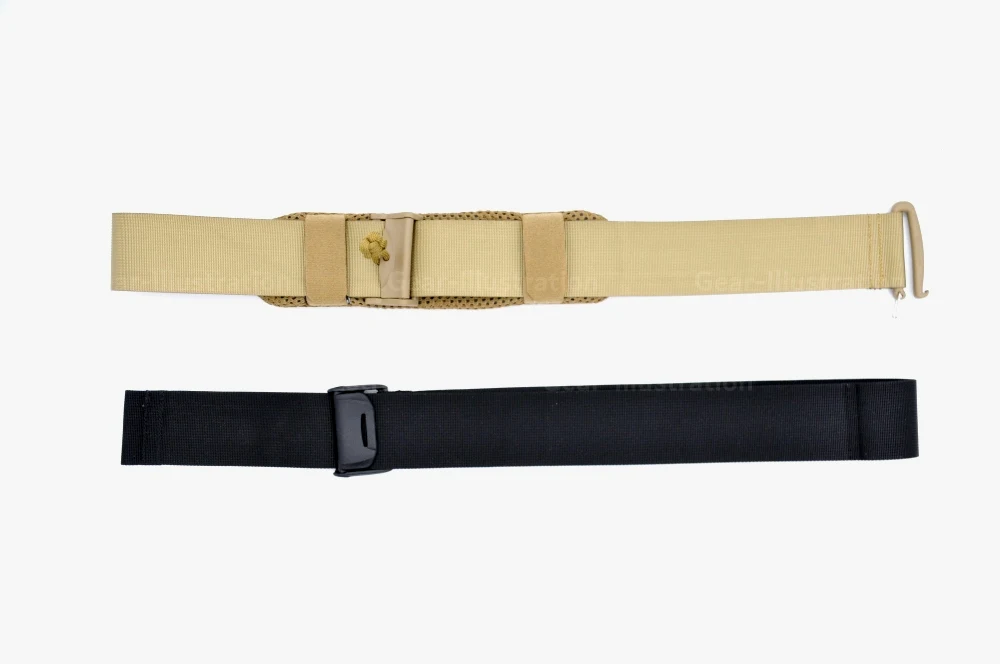

- 基础模块（modBase.dll）。最简单的长度可调的背带，自由端末端可链接扣具，可按最长可调长度划分成不同尺码；
- 延长模块（modExtend.dll）。长度较短的不可调背带段，可将背带延长；

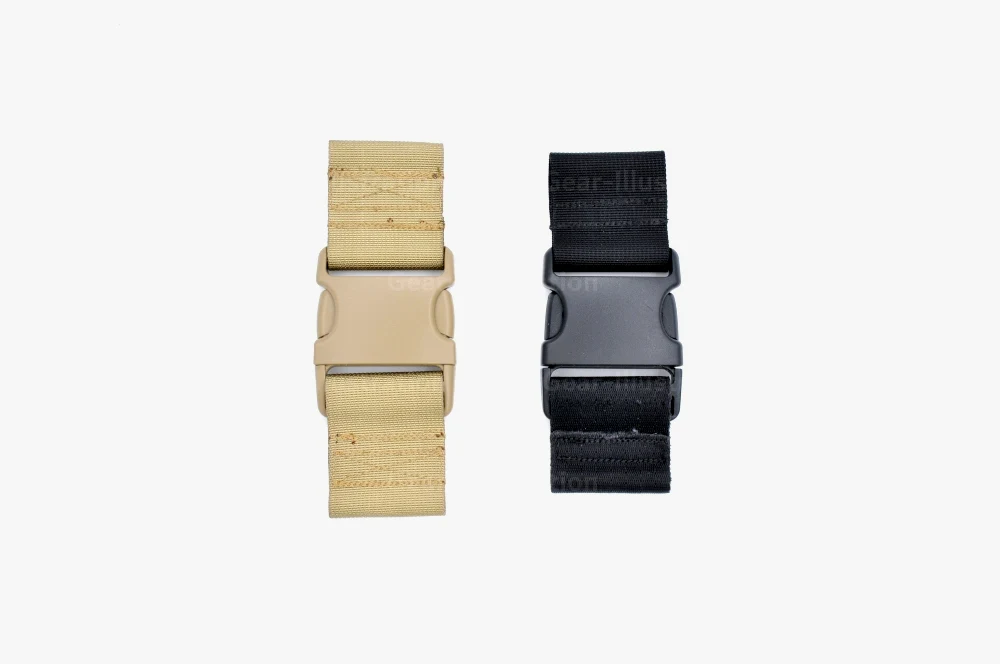

- 快拆模块（modReleasable.dll）。两端具备模块链接接口的插扣对，可链接在背带中发挥快拆功能，或者适配使用插扣方式连接背带的包体；
- 承载模块（modMount.dll）。两端具备模块链接接口的2x2格MOLLE面板，可加挂小型附包，两面均可挂载，方向相互垂直；

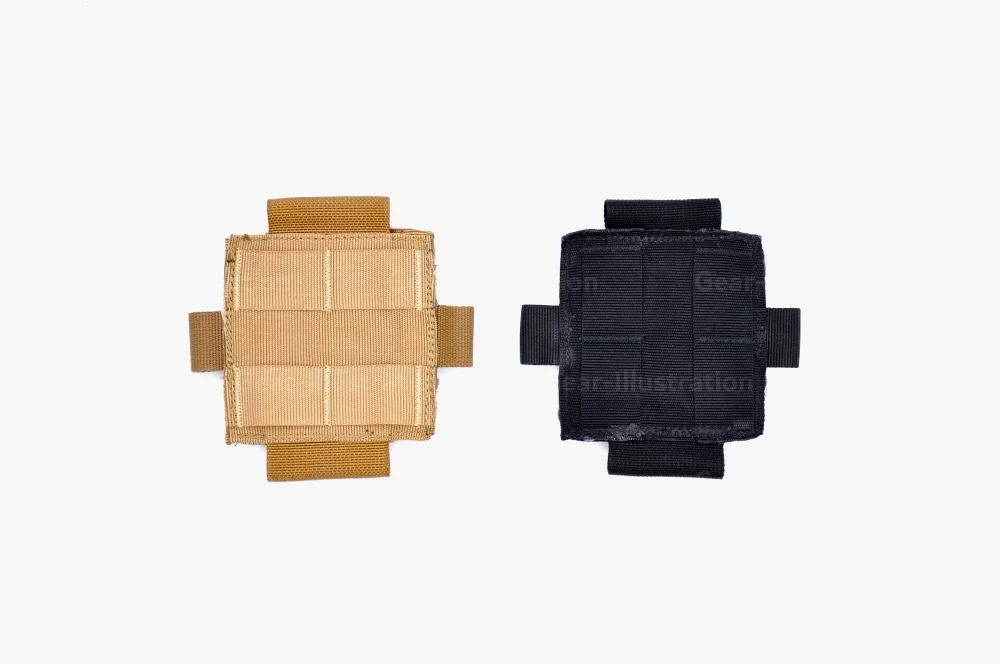

- 注入模块（modInject.dll）。具备单格MOLLE的小型双面面板模块，成对使用的时候可以将两格高或者两格宽的附包链接进背带，单独使用的时候也可挂载单格小附包；

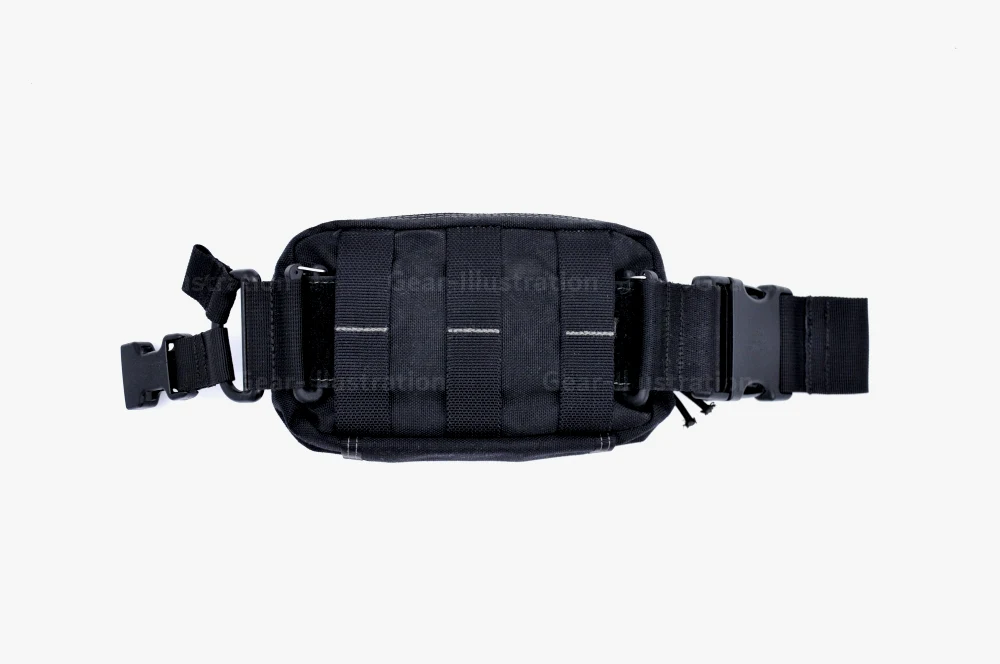

- 附包模块（modPouch.dll）。直接具备模块链接接口（或者兼容结构）的小型附包；

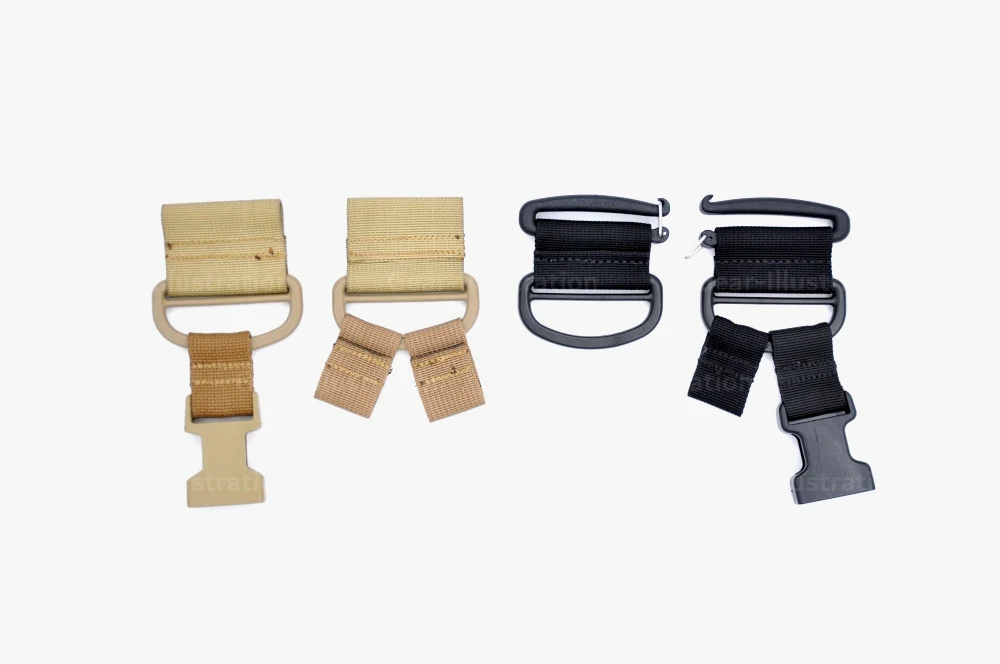

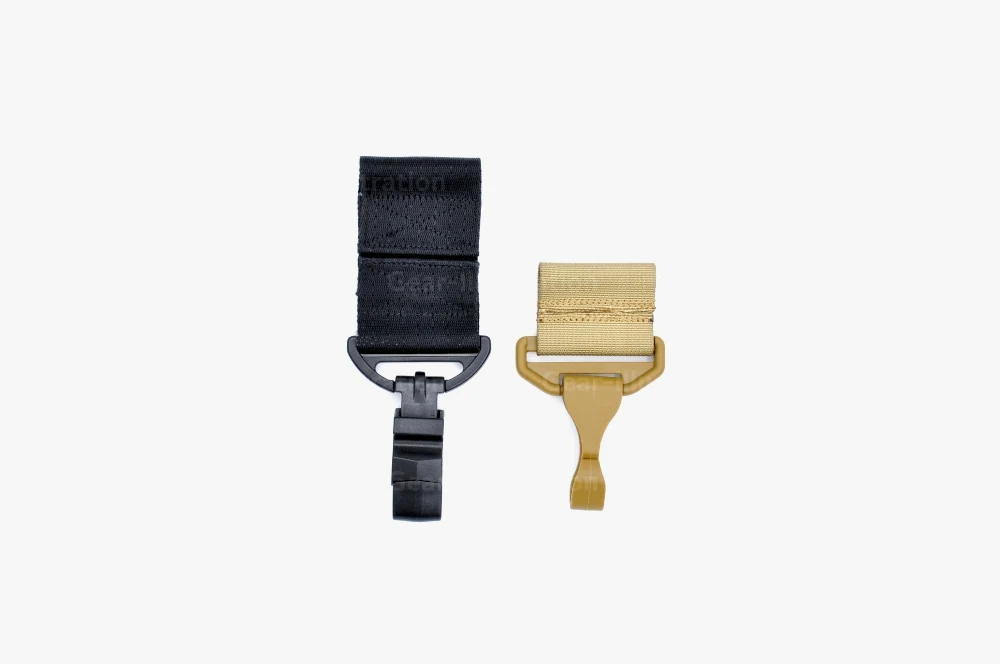

- 挂钩末端模块（modTerminalHook.dll）。将背带末端转换为一个挂钩，用于连接包底部的连接环；
- 挂环末端模块（modTerminalRing.dll）。将背带末端转换为一个D型挂环，可连接分支稳定带，或者将较宽的背带转换为较窄的背带。
方案优势
- 功能丰富，扩展性强，可适应不同使用需求
- 材料容易获取，只需标准规格宽度的织带（20/25/38/50mm）以及市面可直采的标准规格扣具产品；
- 加工简单，仅需要平车缝纫机即可，如有打枣机更好；
- 兼容性好，可直接对接市面上大部分背带可拆的斜挎包/单肩包产品而无需破坏性改造。

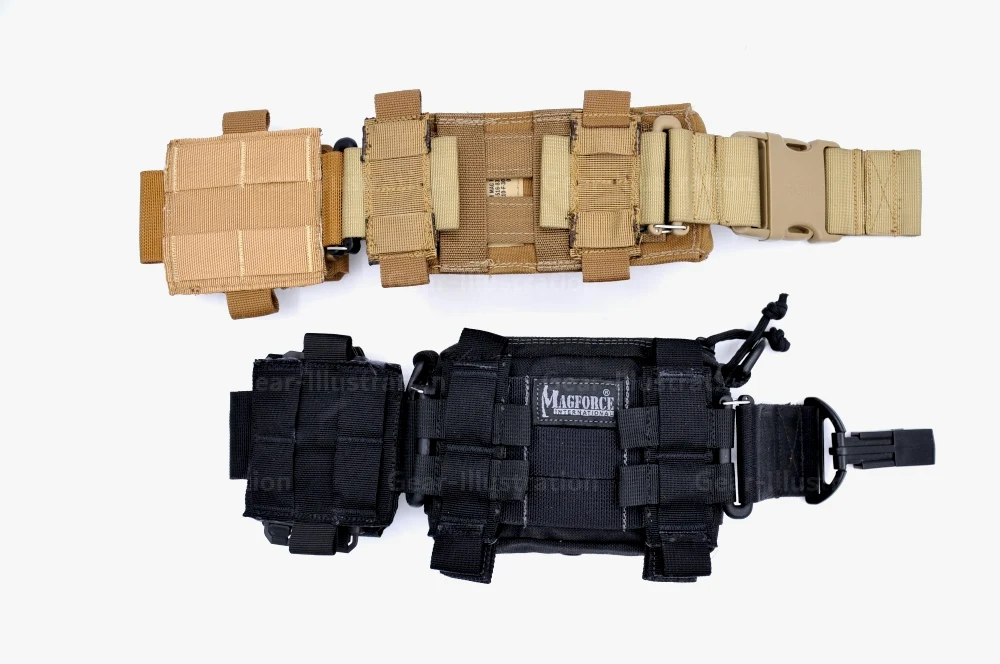

原型模块一览

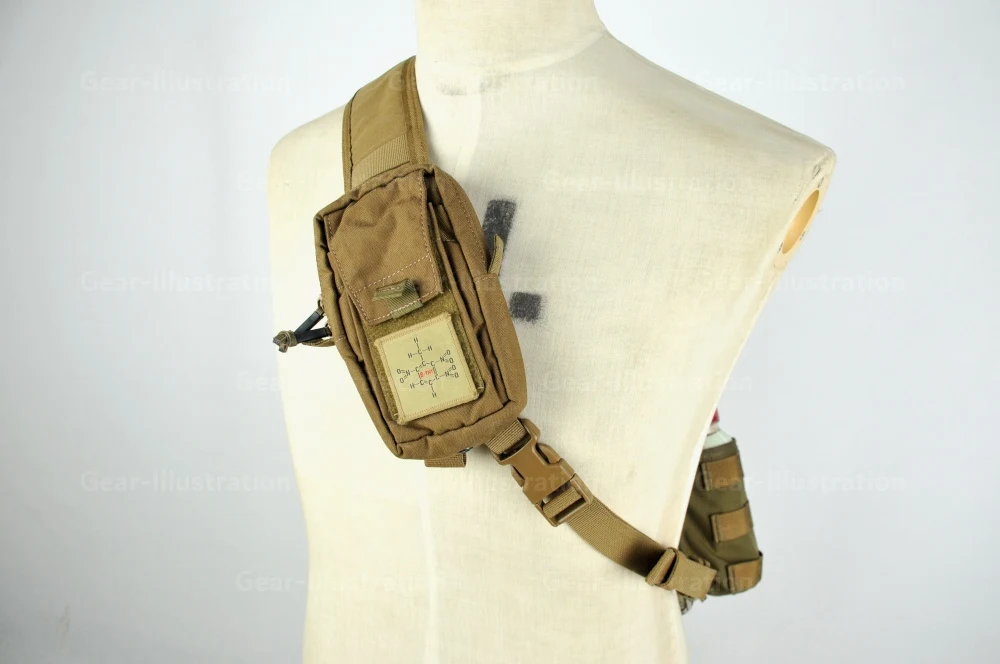

解决方案/应用场景示例
内容因剧透、敏感不适等原因被隐藏
点击查看原文发表于武具视觉个人博客，分为两篇文章：
感谢阅读。
