打造自己的 Joy-Con

拆解组装后可能出现的问题

• 如果震动模块没有粘牢，会导致 3D震动 体验急剧下降，严重可能会失灵

• 由于右侧手柄拆解需要拆排线，所以有一定几率 ZR按键 失灵

• 右侧红外线模块小概率失灵

• 喷漆后可能会造成掉漆，影响美观

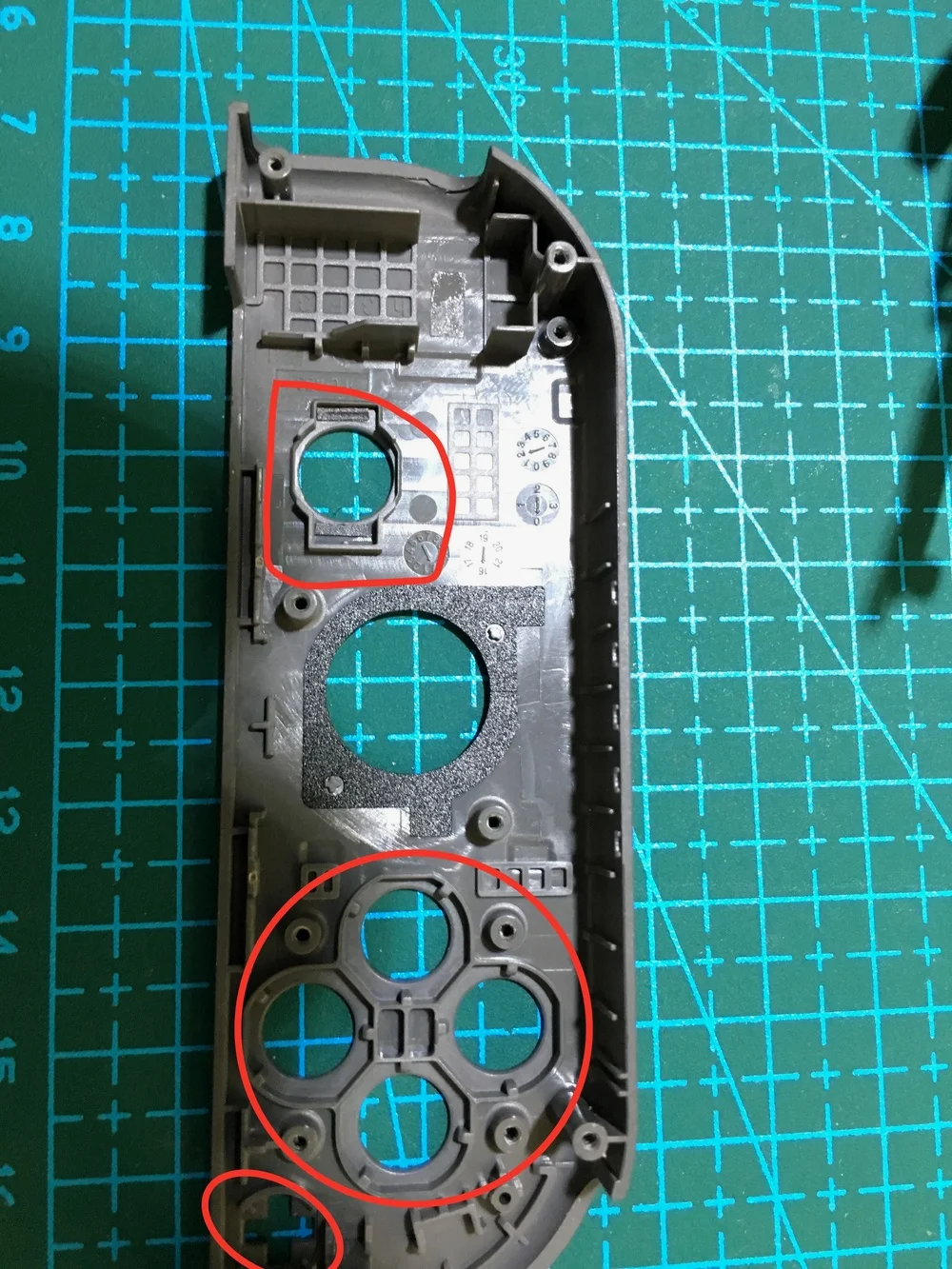

• 如果胶垫放置有问题或者少拧了螺丝，会造成按钮按下手感不同，严重会导致按钮无法使用

• 最后一点，如果没有 pro 手柄或者另一对 Joy-Con，不建议拆解，因为你的 NS 可能会变成一个平板电脑

需要准备的工具

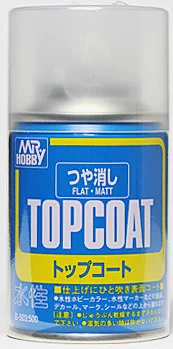

MR.COLOR GSI 郡仕 郡士 B503 B-503 水性消光漆 喷罐

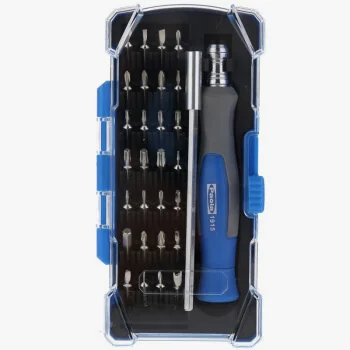

Paola保拉工具30合1精密多功能电子产品维修套装手机电脑拆机起子组螺丝批刀工具组套1915

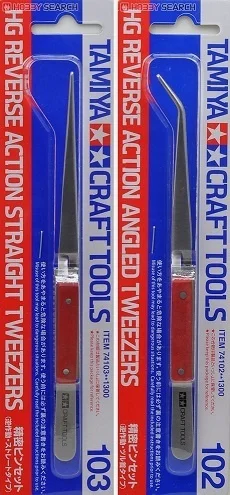

田宫Tamiya 74102弯头 74103直头 反向镊 逆向动作镊子

TAMIYA田宫 模型专用喷罐

MR.COLOR GSI 郡仕 郡士 B503 B-503 水性消光漆 喷罐

Paola保拉工具30合1精密多功能电子产品维修套装手机电脑拆机起子组螺丝批刀工具组套1915

田宫Tamiya 74102弯头 74103直头 反向镊 逆向动作镊子

TAMIYA田宫 模型专用喷罐

MR.COLOR GSI 郡仕 郡士 B503 B-503 水性消光漆 喷罐

• 1
• 2
• 3
• 4

1 / 4

• 两种规格的螺丝刀：Y型2.0 ＋型2.0

• 镊子，一定要好用的镊子

• 喷漆，我选用的是喷高达的田宫罐喷，需要准备一罐自己喜欢的颜色和一罐消光，如果不喷消光，可能导致强烈的猛烈的塑料感

• （可选）有条件可以使用盖亚油漆、郡士油漆等，还需要准备气泵、喷笔和稀释液

拆解步骤

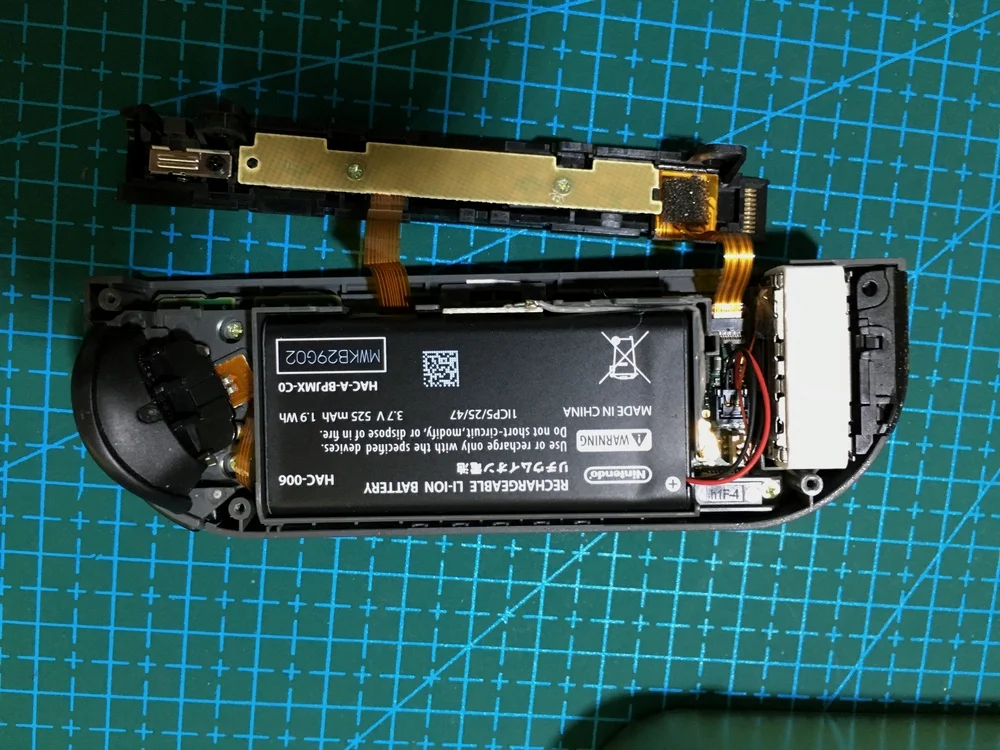

A.拆解

• 1
• 2

1 / 2

图3

图1

图2

图3

图1

图2

图3

• 1
• 2
• 3

1 / 3

图2

图1

图2

图1

图2

• 1
• 2

1 / 2

图2

图1

图2

图1

图2

• 1
• 2

1 / 2

B.喷漆

图2

图1

图2

图1

图2

• 1
• 2

1 / 2

• 找一个通风的地方，远离食物、水源

• 找寻一副口罩和护目镜

• 用湿巾细致的讲手柄外壳表面擦干净，擦干净，擦干净。

• 摇匀喷罐，在废物上先试喷颜色，看看颜色是否喜欢（如果不喜欢，回装吧）

• （如果没有喷涂经验，先用废物板材实验）

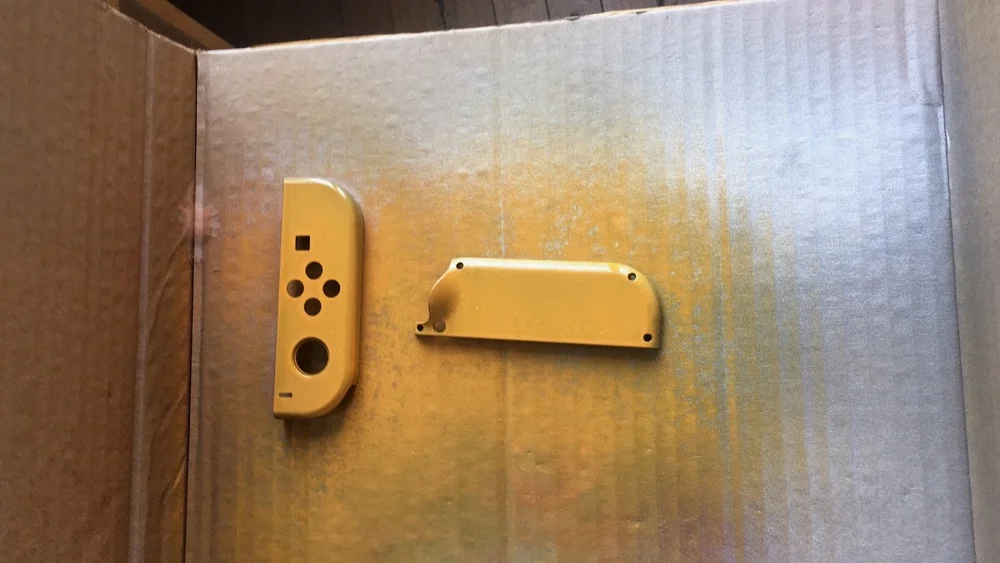

• 颜色喷罐距离目标20cm，轻喷第一层，所有位置基本喷到，不要喷的很厚汪这水

• 晾干20min

• 检查角落，侧面哪里没有喷到，反思第一次喷的姿势

• 颜色喷罐距离目标20cm，轻喷第二层，喷好角落，同样不要喷得很厚

• 晾干20min

• （选做）消光喷罐距离目标20cm，轻喷第三层

• 晾干20min

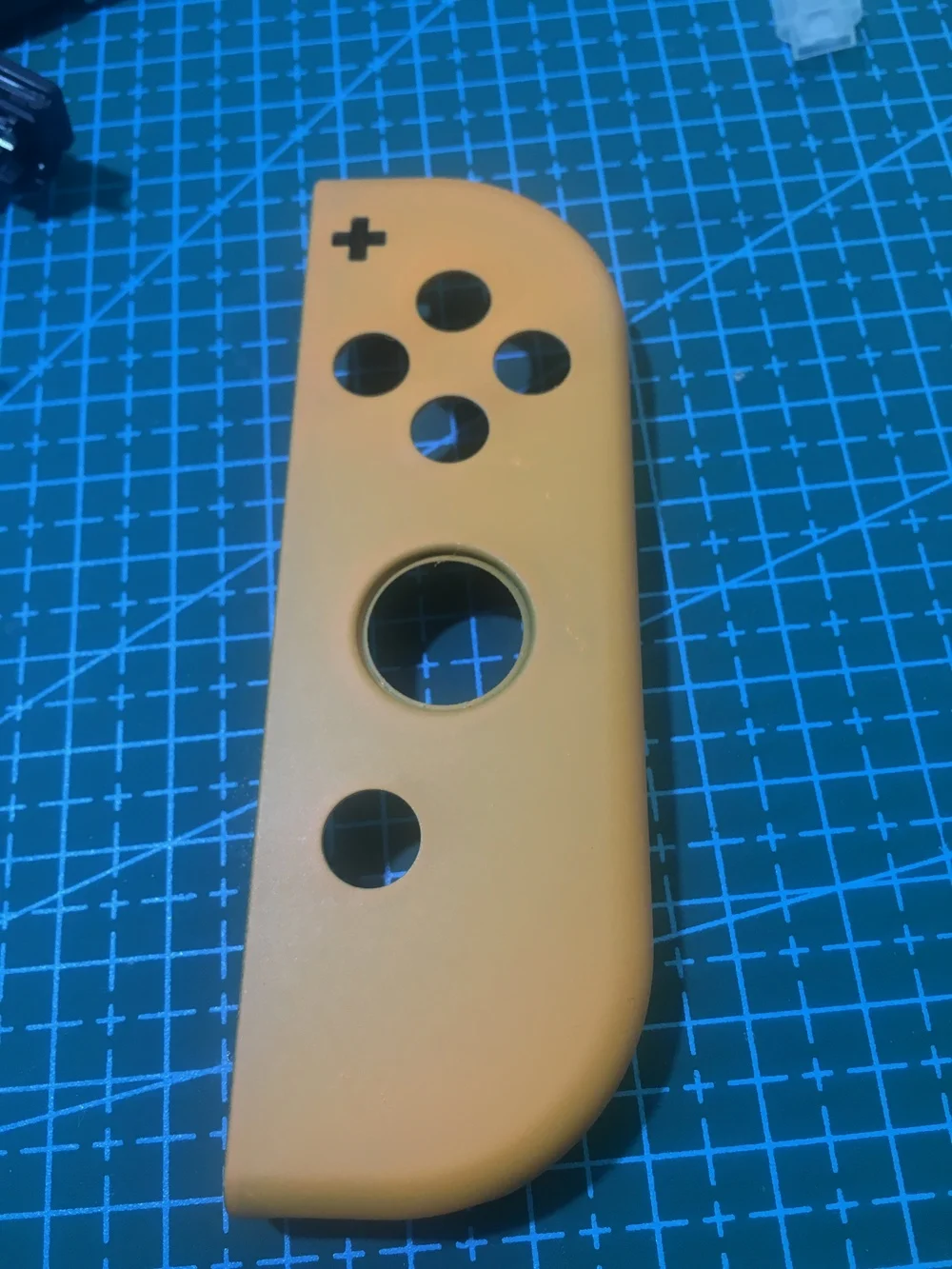

• 完成（图2）

C.组装

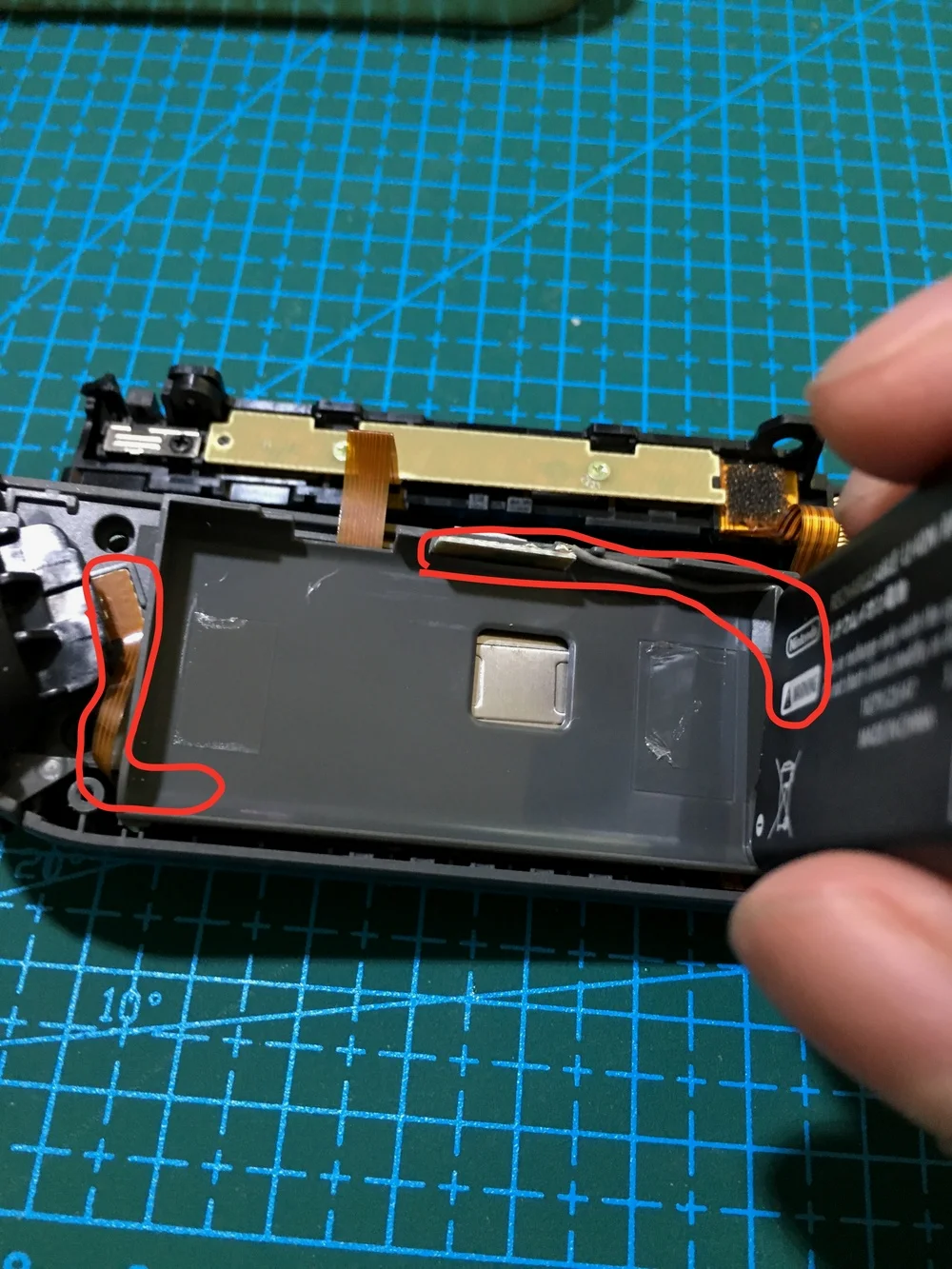

• 凡是有胶粘的地方，务必使用胶粘，使用双面胶就可以，否则，你的 3D 震动将达到共振的效果

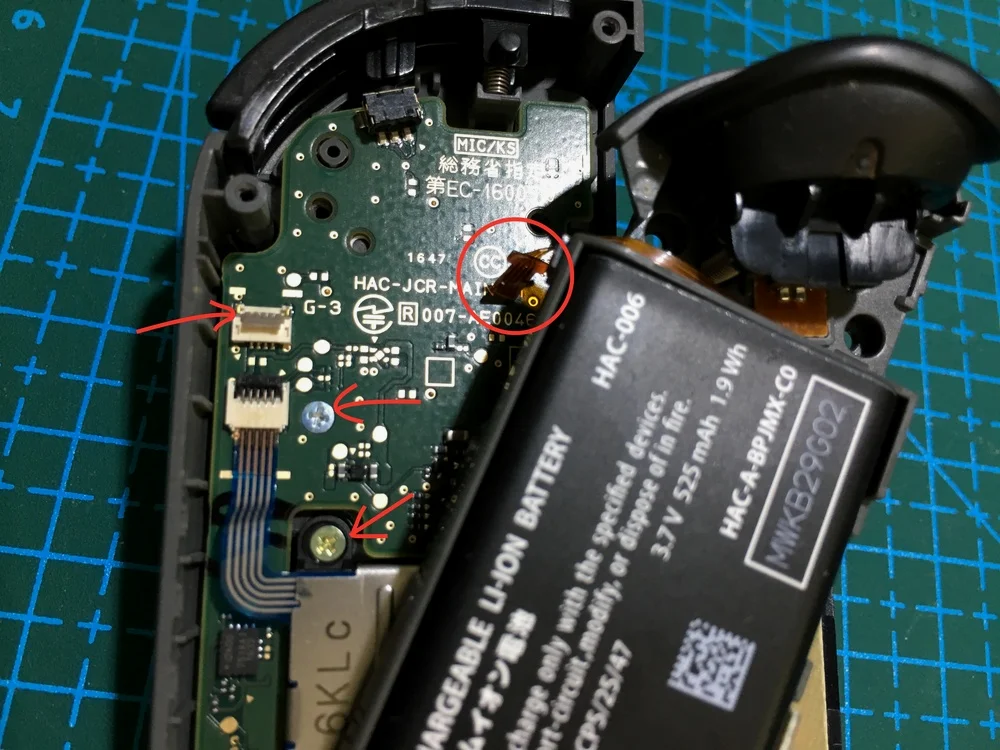

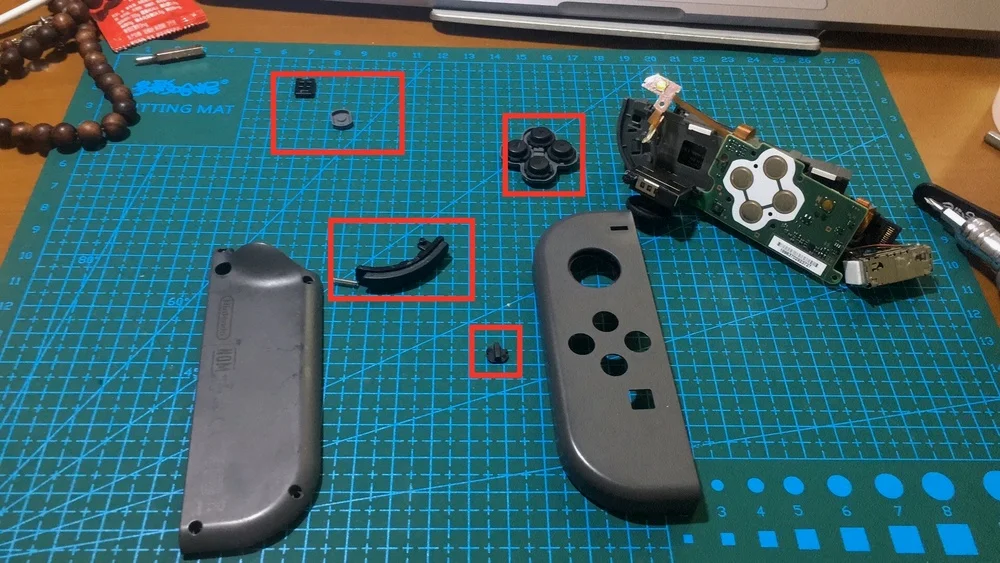

• 凡是有螺丝的地方，都要一个不落的拧回去，一共2种十字螺丝，黄色长，银色短，最好拆解时拍照记忆下来，如果富裕螺丝，会导致按钮按下手感出现问题

• 最后的 Y 型螺丝，不要用力拧，否则你的 Y 型螺丝会变成O型螺丝

难点

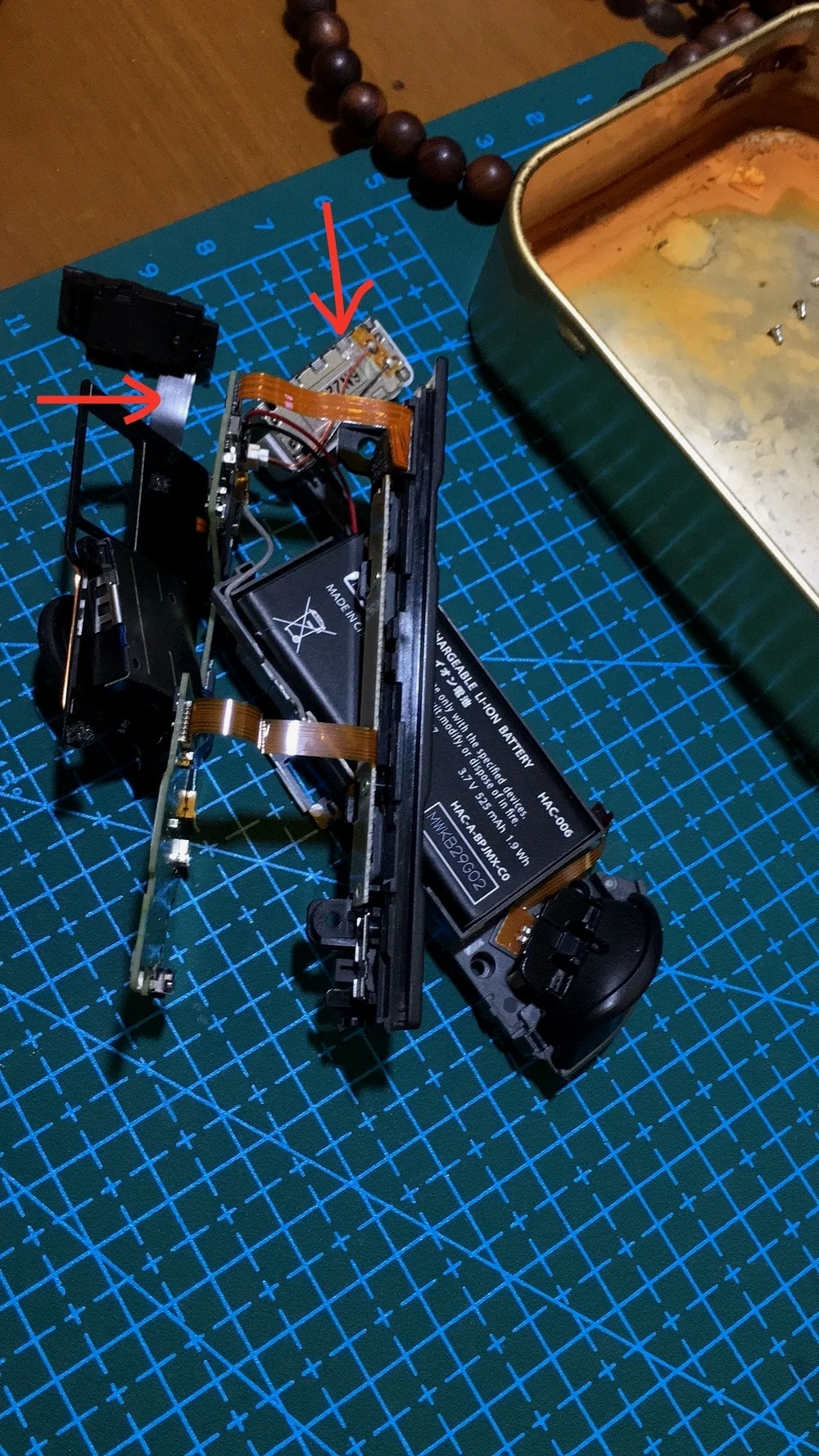

• 弯头镊子夹住 A，讲线插进 B，然后用牙签或者其他细小棍状物盖上灰色盖板 C

D. 用《塞尔达荒野之息》《1-2 Switch》实验是否成功
