韩版《传奇 2》源码分析与 Unity 重制（三）：客户端渲染

韩版《传奇2》基于 Direct 3D9 的 2D 渲染管线分析

Sou1gh0st
2023-04-03
本文系用户投稿，不代表机核网观点

专题介绍

该专题将会分析 LOMCN 基于韩版传奇 2，使用 .NET 重写的传奇源码（服务端 + 客户端），分析数据交互、状态管理和客户端渲染等技术，此外笔者还会分享将客户端部分移植到 Unity 和服务端用现代编程语言重写的全过程。

系列文章

韩版传奇 2 源码分析与 Unity 重制（一）服务端 TCP 状态管理
韩版传奇 2 源码分析与 Unity 重制（二）客户端启动与交互流程

概览

在这一篇文章中，我们将开始分析传奇客户端的 2D 渲染管线，了解传奇早期的美术资产设计与渲染流程。

底层图形接口

可能传奇在设计之初没有考虑到跨平台用途，或是为了做到极致性能，开发者直接使用了 Direct 3D 的图形接口进行 2D 渲染管线的开发，在客户端的 Main Form 被加载的时候会进行 D3D 的初始化，开发者封装了 DXManager 来管理 RenderState：
// CMain.cs
private void CMain_Load(object sender, EventArgs e)
{
    this.Text = GameLanguage.GameName;
    try
    {
       ClientSize = new Size(Settings.ScreenWidth, Settings.ScreenHeight);

        DXManager.Create();
        SoundManager.Create();
        CenterToScreen();
    }
    catch (Exception ex)
    {
        SaveError(ex.ToString());
    }
}
​
// DXManager.cs
using SlimDX;
using SlimDX.Direct3D9;
using Blend = SlimDX.Direct3D9.Blend;
​
public static void Create()
{
    Parameters = new PresentParameters
    {
        BackBufferFormat = Format.X8R8G8B8,
        PresentFlags = PresentFlags.LockableBackBuffer,
        BackBufferWidth = Settings.ScreenWidth,
        BackBufferHeight = Settings.ScreenHeight,
        SwapEffect = SwapEffect.Discard,
        PresentationInterval = Settings.FPSCap ? PresentInterval.One : PresentInterval.Immediate,
        Windowed = !Settings.FullScreen,
    };
​
    Direct3D d3d = new Direct3D();
​
    Capabilities devCaps = d3d.GetDeviceCaps(0, DeviceType.Hardware);
    DeviceType devType = DeviceType.Reference;
    CreateFlags devFlags = CreateFlags.HardwareVertexProcessing;
​
    if (devCaps.VertexShaderVersion.Major >= 2 && devCaps.PixelShaderVersion.Major >= 2)
        devType = DeviceType.Hardware;
​
    if ((devCaps.DeviceCaps & DeviceCaps.HWTransformAndLight) != 0)
        devFlags = CreateFlags.HardwareVertexProcessing;
​
    if ((devCaps.DeviceCaps & DeviceCaps.PureDevice) != 0)
        devFlags |= CreateFlags.PureDevice;
​
    Device = new Device(d3d, d3d.Adapters.DefaultAdapter.Adapter, devType, Program.Form.Handle, devFlags, Parameters);
​
    Device.SetDialogBoxMode(true);
​
    LoadTextures();
    LoadPixelsShaders();
}
这里有几个点需要注意一下：
  1. 传奇采用了 D3D9，从现在来看这是一个非常古老的、来自 2002 年的 Direct X 版本，目前的 GPU 调试工具似乎都已经不再支持，调试起来比较困难；
  2. 传奇采用了 SlimDX 来实现在 .NET 环境中直接访问 Direct X 接口

渲染循环

在上一篇文章中我们提到，客户端的事件循环会逐帧调用 UpdateEnviroment 和 RenderEnvironment，其中前者用于处理网络数据包和更新状态，后者用于渲染，在这里我们重点来看 RenderEnvironment 的实现。
这里首先做了清屏，然后开启 Scene，这里的 Scene 用于分组和管理每一帧的 Draw Call，然后开启透明度混合，设置 Render Target，提交当前 Scene 的 Draw Call 然后通过 EndScene 提交 Command Buffer，最后通过 Present 进行 swap 上屏：
// CMain.cs
private static void RenderEnvironment()
{
    try
    {
        if (DXManager.DeviceLost)
        {
            DXManager.AttemptReset();
            Thread.Sleep(1);
            return;
        }
​
       DXManager.Device.Clear(ClearFlags.Target, Color.CornflowerBlue, 0, 0);
        DXManager.Device.BeginScene();
        DXManager.Sprite.Begin(SpriteFlags.AlphaBlend);
        DXManager.SetSurface(DXManager.MainSurface);
​
        if (MirScene.ActiveScene != null)
            MirScene.ActiveScene.Draw();
​
        DXManager.Sprite.End();
        DXManager.Device.EndScene();
        DXManager.Device.Present();
    }
    catch (Direct3D9Exception ex)
    {
        DXManager.DeviceLost = true;
    }
    catch (Exception ex)
    {
        SaveError(ex.ToString());
​
        DXManager.AttemptRecovery();
    }
}
这里的 RenderTarget 设置方法 SetSurface 是 DXManager 封装出来的，我们来看一下具体的实现：
// DXManager.cs
public static void SetSurface(Surface surface)
{
    if (CurrentSurface == surface)
        return;
​
    Sprite.Flush();
    CurrentSurface = surface;
    Device.SetRenderTarget(0, surface);
}
这里实际上就是将 RT0 绑定到目标纹理，传奇没有采用 multi target 模式，因此默认情况下片段着色器的输出将直接通过 RT0 绑定的 Attachment 进行输出。再回去看一眼渲染循环中的代码会发现 RT0 会被绑定到 DXManager.MainSurface，而 MainSurface 实际上就是 BackBuffer，因此渲染内容会在 swap 后直接上屏：
// DXManager.cs
private static unsafe void LoadTextures()
{
    Sprite = new Sprite(Device);
    TextSprite = new Sprite(Device);
    Line = new Line(Device) { Width = 1F };
​
    MainSurface = Device.GetBackBuffer(0, 0);
    CurrentSurface = MainSurface;
    Device.SetRenderTarget(0, MainSurface);
​
    // ...
}

渲染管线

总的来说传奇的渲染管线设计的还是比较简单的，从大流程上而言主要分为两步渲染：
  1. 分层渲染游戏场景
  2. 渲染游戏的 GUI
// GameScene.cs
protected internal override void DrawControl()
{
    // Draw Game Scene
    if (MapControl != null && !MapControl.IsDisposed)
        MapControl.DrawControl();
​
    // Draw GUI
    base.DrawControl();

    // ...
}
在这里我们首先分析游戏场景的渲染，它是通过调用 MapControl.DrawControl 实现的，通过下面的代码可以发现，传奇设计了帧缓存 ControlTexture，在不需要播放动画和移动物体的情况下可以复用之前的渲染结果：
// GameScene.cs - MapControl
protected internal override void DrawControl()
{
    if (!DrawControlTexture)
        return;
​
    if (!TextureValid)
        CreateTexture();
​
    if (ControlTexture == null || ControlTexture.Disposed)
        return;
​
    float oldOpacity = DXManager.Opacity;
​
    DXManager.SetOpacity(Opacity);
    DXManager.Sprite.Draw(ControlTexture, new Rectangle(0, 0, Settings.ScreenWidth, Settings.ScreenHeight), Vector3.Zero, Vector3.Zero, Color.White);
    DXManager.SetOpacity(oldOpacity);
​
    CleanTime = CMain.Time + Settings.CleanDelay;
}
这里的 SetOpacity 实际上是调整 BlendMode，由于 MapControl 在初始化时采用的 Opacity 默认值为 1.0，因此会将 BlendMode 设置为 SourceAlpha InverseSourceAlpha，即通过 dst.rgb = src.rgb * src.a + dst.rgb + (1 - src.a) 进行颜色混合：
public static void SetOpacity(float opacity)
{
    if (Opacity == opacity)
        return;
​
    Sprite.Flush();
    Device.SetRenderState(RenderState.AlphaBlendEnable, true);
    if (opacity >= 1 || opacity < 0)
    {
        Device.SetRenderState(RenderState.SourceBlend, SlimDX.Direct3D9.Blend.SourceAlpha);
        Device.SetRenderState(RenderState.DestinationBlend, SlimDX.Direct3D9.Blend.InverseSourceAlpha);
        Device.SetRenderState(RenderState.SourceBlendAlpha, Blend.One);
        Device.SetRenderState(RenderState.BlendFactor, Color.FromArgb(255, 255, 255, 255).ToArgb());
    }
    else
    {
        Device.SetRenderState(RenderState.SourceBlend, Blend.BlendFactor);
        Device.SetRenderState(RenderState.DestinationBlend, Blend.InverseBlendFactor);
        Device.SetRenderState(RenderState.SourceBlendAlpha, Blend.SourceAlpha);
        Device.SetRenderState(RenderState.BlendFactor, Color.FromArgb((byte)(255 * opacity), (byte)(255 * opacity), (byte)(255 * opacity), (byte)(255 * opacity)).ToArgb());
    }
    Opacity = opacity;
    Sprite.Flush();
}
经过上面的分析我们知道，游戏场景的渲染主要分为两步：
  1. 判断 TextureValid 为 false 时，通过 CreateTexture 离屏渲染到 ControlTexture；
  2. 将 ControlTexture 绘制到 MainSurface，采用的透明度混合方式为 SourceAlpha InverseSourceAlpha。

游戏场景渲染

游戏内场景渲染包括以下几个步骤：
  1. 通过 DrawBackground 绘制背景，大部分场景是没有背景的；
  2. 通过 DrawFloor 绘制地图背景；
  3. 通过 DrawObjects 绘制地图前景和游戏内对象；
  4. 通过 DrawLights 绘制光源；
  5. 通过 DrawName 绘制 hover 到掉落物、怪物和玩家的悬浮文字。
这里的核心步骤是 DrawFloor 绘制地图背景，DrawObjects 绘制地图前景和游戏内对象，这三个图层的可视化效果如下：
最终的视觉效果如下：

Tilemap 地图绘制

Direct 3D9 的 Sprite 的 UV 坐标系原点为左上角，向右为 x 轴，向下为 y 轴，传奇采用了 Tilemap 地图，按照从左到右、从上到下的顺序进行绘制，每个 Tile 的固定大小为 48 x 32 px，首先根据分辨率计算 x 和 y 轴方向所需的 Tile 数量，这里的 OffsetX 和 OffsetY 分别是半屏下的 Tile 数量，为了避免出现黑边加上 4 作为 x, y 方向的 half extent：
public const int CellWidth = 48;
public const int CellHeight = 32;
​
OffSetX = Settings.ScreenWidth / 2 / CellWidth;
OffSetY = Settings.ScreenHeight / 2 / CellHeight - 1;
ViewRangeX = OffSetX + 4;
ViewRangeY = OffSetY + 4;
下面我们来看 DrawFloor 的实现，在这里一共有三个子图层的绘制，我们先简化代码只看 Back 层的绘制。Tilemap 的绘制采用了双层循环，以用户当前坐标为中心，向左减去 ViewRangeY 得到 minY，向右加上 ViewRangeY 得到 maxY，在内层循环中则是从 minX 迭代到 maxX，因此贴 Tile 的顺序为自上而下、从左到右：
private void DrawFloor()
{
    if (DXManager.FloorTexture == null || DXManager.FloorTexture.Disposed)
    {
        DXManager.FloorTexture = new Texture(DXManager.Device, Settings.ScreenWidth, Settings.ScreenHeight, 1, Usage.RenderTarget, Format.A8R8G8B8, Pool.Default);
       DXManager.FloorSurface = DXManager.FloorTexture.GetSurfaceLevel(0);
    }
​
    Surface oldSurface = DXManager.CurrentSurface;
    DXManager.SetSurface(DXManager.FloorSurface);
    DXManager.Device.Clear(ClearFlags.Target, Color.Empty, 0, 0); //Color.Black
​
    int index;
    int drawY, drawX;
​
    for (int y = User.Movement.Y - ViewRangeY; y <= User.Movement.Y + ViewRangeY; y++)
    {
        if (y <= 0 || y % 2 == 1) continue;
        if (y >= Height) break;
​
        drawY = (y - User.Movement.Y + OffSetY) * CellHeight + User.OffSetMove.Y; //Moving OffSet
​
        for (int x = User.Movement.X - ViewRangeX; x <= User.Movement.X + ViewRangeX; x++)
        {
            if (x <= 0 || x % 2 == 1) continue;
            if (x >= Width) break;
            drawX = (x - User.Movement.X + OffSetX) * CellWidth - OffSetX + User.OffSetMove.X; //Moving OffSet
            if ((M2CellInfo[x, y].BackImage == 0) || (M2CellInfo[x, y].BackIndex == -1)) continue;
            index = (M2CellInfo[x, y].BackImage & 0x1FFFFFFF) - 1;
            Libraries.MapLibs[M2CellInfo[x, y].BackIndex].Draw(index, drawX, drawY);
        }
    }
​
    // ...
​
    DXManager.SetSurface(oldSurface);
​
    FloorValid = true;
}
需要注意的是循环中的 x, y 实际上是 Tile 坐标，在绘制时我们需要将其换算为屏幕坐标，换算的过程很简单，只需要将 Tile 坐标乘以 CellWH 即可。通过 Tile 坐标可以在 Library 中查询 Cell 信息，获取到图片的 Index 并完成绘制，这里有一个细节是实际的 Tile 分辨率为 96 x 64，是 CellWH 48 x 32 的 2 倍，因此在贴 Tile 时在 x, y 方向都会产生 50% 的覆盖，这应该是为了避免出现裂缝：

遮挡关系处理

通过查看 DrawObjects 的代码我们可以发现在逻辑顺序上是先绘制的地图元素，后绘制的人物，但人物却可以被地图的元素挡住：
private void DrawObjects()
{
     // ...
    for (int y = User.Movement.Y - ViewRangeY; y <= User.Movement.Y + ViewRangeY + 25; y++)
    {
        if (y <= 0) continue;
        if (y >= Height) break;
        int drawY = (y - User.Movement.Y + OffSetY + 1) * CellHeight + User.OffSetMove.Y;
​
        for (int x = User.Movement.X - ViewRangeX; x <= User.Movement.X + ViewRangeX; x++)
        {
            if (x < 0) continue;
            if (x >= Width) break;
            int drawX = (x - User.Movement.X + OffSetX) * CellWidth - OffSetX + User.OffSetMove.X;

            // Draw Tilemap
            if (blend)
            {
                if ((fileIndex > 99) & (fileIndex < 199))
                    Libraries.MapLibs[fileIndex].DrawBlend(index, new Point(drawX, drawY - (3 * CellHeight)), Color.White, true);
                else
                    Libraries.MapLibs[fileIndex].DrawBlend(index, new Point(drawX, drawY - s.Height), Color.White, (index >= 2723 && index <= 2732));
            }
            else
                Libraries.MapLibs[fileIndex].Draw(index, drawX, drawY - s.Height);
        }
​
        // Draw Objects
        for (int x = User.Movement.X - ViewRangeX; x <= User.Movement.X + ViewRangeX; x++)
        {
            if (x < 0) continue;
            if (x >= Width) break;
            M2CellInfo[x, y].DrawObjects();
        }
    }
    // ...
}
按照先绘制 Tile，再绘制 Objects 的顺序，理论上 Object 会挡住 Tile 从而产生错误的视觉效果，但实际上 Player 可以正确被景物遮挡：
默认配置下，同样的 z-order 后绘制的 Sprite 会遮挡前面绘制的 Sprite，这里看起来非常反直觉的现象实际上是美术资产上做的 trick，在角色和景物的时候有一个 Y 方向向上的偏移，而景物绘制的时候这个向上偏移的 Y 更大，使得角色实际上被绘制的被同一行的 Tile 要更早：
但这还不是全部仔细观察传奇的地图可以发现，当角色完全被景物挡住时，会有一个半透明的身影被渲染出来以避免玩家看不到自己的角色（仔细看树后的角色）：
这是怎么实现的呢？实际上在 DrawObjects 对 Tile 和 Objects 的绘制结束后，会开启 AlphaBlend，将 SourceFactor 指定为 0.4 对玩家的角色进行一次透明度混合：
private void DrawObjects()
{
    // draw Tile / Objects
    // ...
​
    // draw player again with alpha blend factor 0.4
    DXManager.Sprite.Flush();
    float oldOpacity = DXManager.Opacity;
    DXManager.SetOpacity(0.4F);
​
    MapObject.User.DrawMount();
​
    MapObject.User.DrawBody();
​
    if ((MapObject.User.Direction == MirDirection.Up) ||
        (MapObject.User.Direction == MirDirection.UpLeft) ||
        (MapObject.User.Direction == MirDirection.UpRight) ||
        (MapObject.User.Direction == MirDirection.Right) ||
        (MapObject.User.Direction == MirDirection.Left))
    {
        MapObject.User.DrawHead();
        MapObject.User.DrawWings();
    }
    else
    {
        MapObject.User.DrawWings();
        MapObject.User.DrawHead();
    }
​
    DXManager.SetOpacity(oldOpacity);
}

技能与特效的透明度混合

在上面的渲染中，地图和角色的透明度混合大都采用了 SourceAlpha InverseSourceAlpha 的常规混合方式，而对于场景中的技能和特效，为了让他们变得更亮，需要采用 Additive 的混合方式，即 SourceAlpha One:
Device.SetRenderState(RenderState.AlphaBlendEnable, true);
Device.SetRenderState(RenderState.SourceBlend, Blend.SourceAlpha);
Device.SetRenderState(RenderState.DestinationBlend, Blend.One);

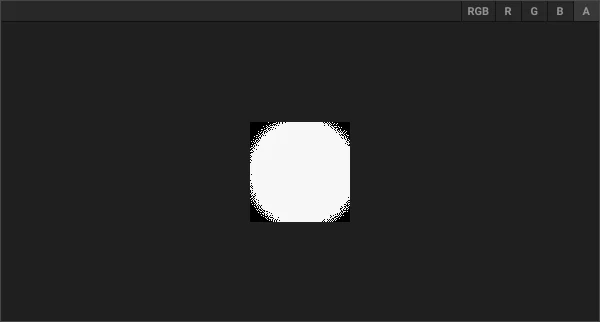

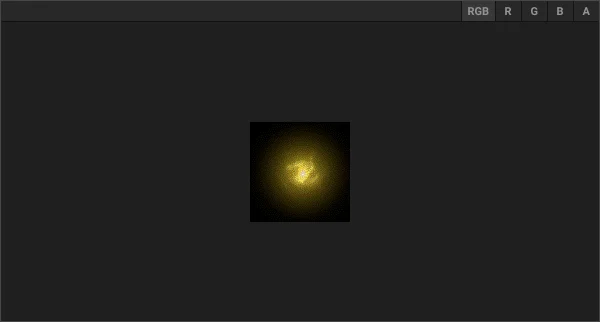

注意这里的 DestinationBlend 一定要设置为 One，不可以为 InverseSourceAlpha，这是因为资产中的特效的 Alpha 通道在很大的区以内都接近 1，如果采用 InverseSourceAlpha 会在地图上产生黑色背景：
1 / 3
而采用正确的 Additive 方式进行混合，则可以得到明亮的特效：

下一步

在这篇文章中，我们着重分析了传奇客户端基于 Direct 3D9 构建的 2D 渲染管线，以及渲染过程中的一些细节。在接下来的文章中我们将继续深入客户端渲染，分析装备、技能和动画的渲染方式。
